ドアや蓋を閉じたとき、機器はどのように「閉じた」と判断しているのでしょうか。

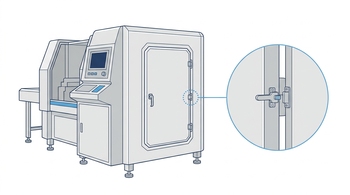

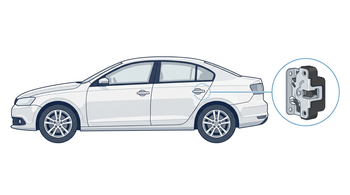

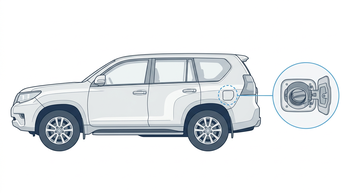

自動車のドアラッチや充電口、PCのモニター、産業機器の安全カバーなど、
多くの製品では開閉状態を自動で検知しています。取得した情報は、電源制御、警告表示、誤動作防止、安全確認などに利用されます。

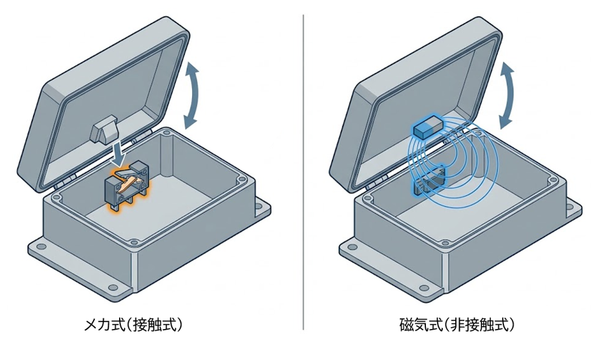

開閉検知の代表的な方式は、メカ式（接触式）と磁気式（非接触式）です。
メカ式は、対象物が検出スイッチを直接操作します。
磁気式は、対象物に取り付けた磁石の磁界をセンサーで捉えます。
どちらか一方が、すべての用途で優れているわけではありません。
明確なON／OFF信号を取りたいのか、接点摩耗を避けたいのか。
磁気ノイズがあるのか、操作機構を設けられるのか。適切な方式は、設計条件によって変わります。
本記事では、両方式の違いと選定時の注意点を、具体的な用途に沿って解説します。
明確なON／OFFを取りやすいメカ式
メカ式は、ドアや蓋が検出スイッチを押すことで、物理的に接点を切り替える方式です。
対象物の動きを直接捉えるため、開状態と閉状態を明確なON／OFF信号として取得しやすい特長があります。
磁気を利用しないため、周辺磁石やモーターによる磁気ノイズの影響も受けにくい方式です。
一方、対象物がスイッチを確実に操作するための機構が必要です。
設計時には、操作方向、ストローク、荷重、取付公差などを確認します。
また、接点や可動機構があるため、想定する開閉回数に対して必要な動作寿命を満たせるかも重要です。
水や粉塵がある環境では、防水・防塵対応品の選定に加え、端子部や実装状態も確認します。
接点摩耗を避けやすい磁気式
磁気式は、対象物に取り付けた磁石の磁界をセンサーで捉え、非接触で開閉状態を判定する方式です。
物理的な接点がないため、接点摩耗を避けやすく、開閉回数が多い用途の長寿命化に適しています。
磁石とセンサーを分けて配置できるため、筐体越しの検知や、操作機構を設けにくい薄型筐体にも有効です。
ただし、磁気式はセンサーだけでは成立しません。磁石の材質や寸法、センサーとの距離、磁界の方向によって、検知位置や精度が変わります。
周辺に別の磁石やモーターがある場合は、外部磁場による誤検知にも注意が必要です。
そのため、磁石、センサー、筐体を含めた構造全体で成立性を確認します。
