製品FAQ

センサー

製品情報

基礎知識・用語

磁気センサー 湿度センサー 圧力センサー 質問センサーのサンプリングタイムは何の時間のことですか？
回答

センサーがある物理量を測定している時間です。

磁気センサー 湿度センサー 圧力センサー 質問センサーに寿命はありますか？
回答

センサーの仕様書内、「試験内容」より、試験条件･時間をご参考にしてください。

磁気センサー 湿度センサー 圧力センサー 質問センサーのデジタルタイプの信号フォーマットは何ですか？
回答

I2Cです。 気圧センサーのみ、SPIにも対応しております。

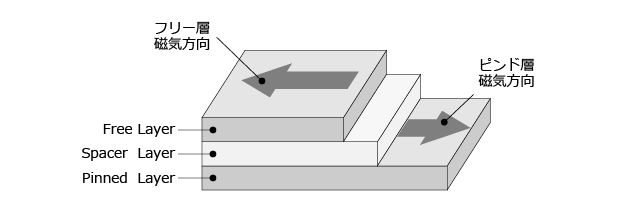

磁気センサー 質問磁気センサーの動作原理を教えてください。
回答

磁気抵抗効果を利用しています。

磁気抵抗効果膜を単純化すると、次の3層に分けられます。

  1. フリー層
  2. スペーサ層
  3. ピンド層

ピンド層に対するフリー層の角度で抵抗値が変化し、同じときに、抵抗値が最小、逆のとき、抵抗値が最大になる性質を利用しています。

磁気センサー 質問アルプスアルパインの磁気センサーの特徴は何ですか？
回答

歪みの小ささ、ばらつきの小ささが特徴です。

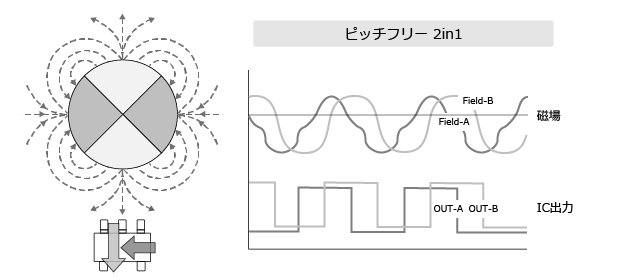

磁気センサー 質問磁気センサーのピッチフリーとは何のことですか？
回答

一般的なエンコーダは、磁石の着磁ピッチとセンサーピッチを揃える必要がありますが、ピッチフリーは、着磁ピッチに依存しない製品のことです。

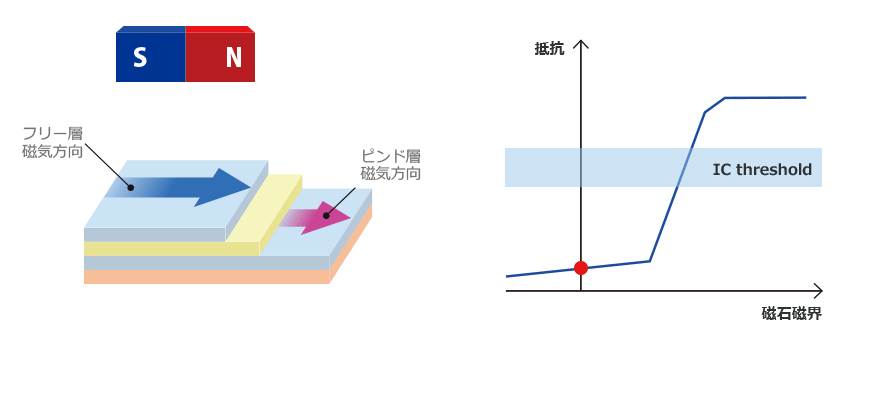

磁気センサー 質問磁気センサーにおけるスイッチング出力とは何ですか？
回答

磁界の強さによって、ON状態かOFF状態を出力する磁気センサーを、スイッチング出力と呼んでいます。

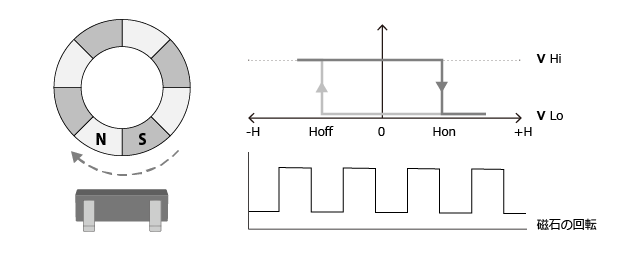

磁気センサー 質問磁気センサーにおけるインクリメンタルエンコーダーの出力波形を教えてください。
回答

電圧の矩形波です。 矩形波とは、高低2つのレベルの電圧間を規則的、瞬間的に変化する波形です。

磁気センサー 質問磁気センサーの回転アナログ出力は、どこの磁場を計測していますか？
回答

センサー中心として決められていますが、製品ごとに異なります。 詳しくは、データシートをご確認ください。

磁気センサー 質問磁気センサーの磁界感度、出力-磁束密度（磁界強度）特性を教えてください。
回答

製品ごとに異なります。 詳しくはデータシートをご確認ください。

湿度センサー 質問湿度センサーの湿度の測定原理は何ですか？
回答

静電容量式です。 湿度によって、センサーの静電容量が変化する事を利用しています。

湿度センサー 質問絶対湿度と相対湿度の違いは何ですか？
回答

絶対湿度は、1立方m中の水蒸気の量で、単位はg/m3です。
相対湿度とは、ある気圧・温度下での飽和水蒸気量と実際の水蒸気量の比で、％で表します。

湿度センサー 質問湿度センサーのC/V変換とは何ですか？
回答

静電容量（C)の変化を電圧（V)に変換することです。

湿度センサー 質問湿度センサーの再水化処理とはどういう処理ですか？
回答

湿度センサー出力値は、はんだリフロー処理に伴う感湿部の乾燥によって、オフセットします。
このオフセットを補正する作業のことです。

湿度センサー 質問土の中の温湿度を測定することはできますか？
回答

土の中での使用は想定しておりません。

湿度センサー 質問湿度センサーの応答性はどのくらいですか？
回答

HSHCALシリーズの場合、温度25℃で、湿度30%RHから90%RHにしたとき、30秒で63%RH、120秒で80%RH、480秒で90%RHの応答性になります。

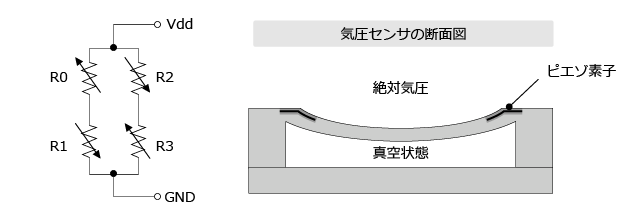

圧力センサー 質問気圧センサーの動作原理は何ですか？
回答

ピエゾ抵抗効果を利用しております。 シリコンダイアフラムに圧力がかかることで、ピエゾ抵抗値が変化する事を利用しています。

圧力センサー 質問気圧センサーは工場出荷時に校正されていますか？また使用中は校正可能ですか？
回答

出荷時に校正機器によって、仕様範囲内に調整は行っております。
使用中の校正はできません。

圧力センサー 質問気圧センサーの製品寿命はどれくらいですか？
回答

あくまで、加速試験による推定値となりますが、７年程度です。
加速試験条件(85℃85% 240Hr)、想定実使用環境:30℃60% としております。

圧力センサー 質問気圧センサーは、水深も気圧も両方測定できますか？
回答

防水タイプHSPPAD148Aの場合、測定圧力範囲30～3200kPaのなかで、気圧・水深を測定可能です。 水深測定は、最大測定圧力3200kPaですので、例えば、気圧が100kPaのとき3100kPaに相当する水深(約300m)を測定することができます。

圧力センサー 質問気圧センサーのダイヤフラムの材料は何ですか？
回答

単結晶シリコンです。

圧力センサー 質問OTP ROMとは何ですか？
回答

1回だけプログラミング可能なROMのことで、補正値を記録させます。
One time programmable ROM

圧力センサー 質問気圧センサーは室内でも使用可能ですか？
回答

可能です。

圧力センサー 質問気圧センサーは天候(気圧)の影響を受けますか？
回答

大気圧を測定している時には、天候(気圧)の影響を受けます。

圧力センサー 質問気圧センサーはUL規格対応してますか？
回答

対応しておりません。

圧力センサー 質問気圧センサーの絶対精度と相対精度の違いは何ですか？
回答

絶対精度は圧力基準値からのずれ、相対精度は圧力変化量のずれです。 例えば、圧力基準値が1000hPaの時、センサーの出力値が1001hPaなら絶対精度1hPa、環境の圧力変化量が10hPaの時に、センサーの出力変化量が11hPaならば、相対精度1hPaとなります。

圧力センサー 質問アルプスアルパインの気圧センサーは絶対圧型ですか？ゲージ圧型ですか？
回答

当社の気圧センサーは絶対圧型です。 絶対気圧は気圧そのものの値、ゲージ圧は大気圧(絶対気圧)との差です。

圧力センサー 質問構造上フォースセンサーに数ヶ月から1年程度は常に200g程度の圧力がかかかっている状態になります、こういった用途は想定されていますか？
回答

構造的に使用は可能です。
フォースセンサーHSFPAR003Aのデータシート9ページ目に記載されている" Design Guide for stylus-pen"のように、初期荷重を加える構造も想定しています。

圧力センサー 質問フォースセンサーの分解能はいくつですか？
回答

フォースセンサーはアナログ電圧出力で、センサーの分解能は規定しておりません。 お客様がデジタル化する場合は、ADコンバーターの性能によって分解能が決まります。

圧力センサー 質問フォースセンサーに測定レンジを超える荷重を加えるとどうなりますか？
回答

性能保証できかねますので、使用範囲内で使用ください。

圧力センサー 質問フォースセンサーの感度単位mV/V/Nの意味を教えてください。
回答

出力電圧が荷重によって変化するのでmV/Nとなり、かつ電源電圧にも依存するためmV/V/Nという単位で表示しております。

抵抗式ポジションセンサー 質問出力について教えて下さい。
回答

抵抗式ポジションセンサーの出力は、分圧された電圧を取り出すものとなります。 1端子-3端子間に電圧を印加し、1端子-2端子間の電圧を読み取り、1端子-3端子間の印加電圧と1端子-2端子間の出力電圧の比となります。

抵抗式ポジションセンサー 質問公称全抵抗値とは何ですか？
回答

抵抗式ポジションセンサーを含む抵抗器の規格値を代表する抵抗値（基準の抵抗値）です。

抵抗式ポジションセンサー 質問抵抗式ポジションセンサーにおける全抵抗値および許容差とは何ですか？
回答

抵抗式ポジションセンサーを含む可変抵抗器の基本的性能の一つで、1-3端子間の抵抗値およびその許容される範囲を示します。

抵抗式ポジションセンサー 質問定格電力と最大使用電圧について教えてください。
回答
  • 定格電力とは、可変抵抗器で連続して印加できる最大の電力をいいます。
  • 最大使用電圧とは、可変抵抗器に応じて規定された抵抗体に印加できる電圧の最大値をいいます。

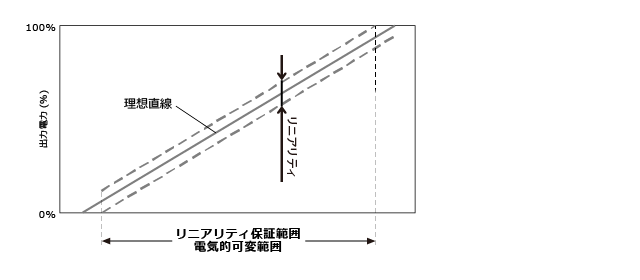

抵抗式ポジションセンサー 質問リニアリティとは何ですか？
回答

機械的な移動量と出力電圧との関係を、出力の基準直線(理想直線)に対する偏差として表したものです。

抵抗式ポジションセンサー 質問抵抗式ポジションセンサーの使用方法について教えてください。
回答

抵抗式ポジションセンサーは、電圧調整形（図A）でのご使用をお勧めします。 電流調整形（図B）でご使用の場合は、抵抗体としゅう動子間の接触抵抗の影響を受けますので、ご遠慮願います。

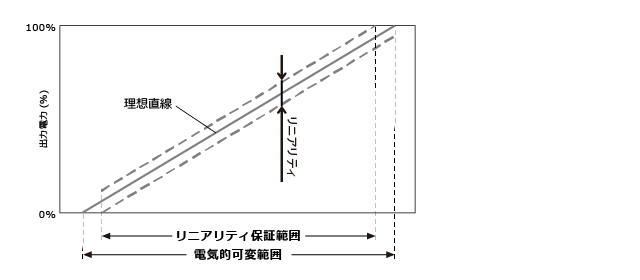

抵抗式ポジションセンサー 質問抵抗式ポジションセンサーの電気的可変範囲とリニアリティ保証範囲の関係について教えて下さい。
回答

電気的可変範囲とは、出力が変化する範囲となります。 ただし、リニアリティ保証範囲は、電気的可変範囲の内側となります。
電気的可変範囲、リニアリティ保証範囲は、製品に応じて規定されます。

選び方・製品バリエーション

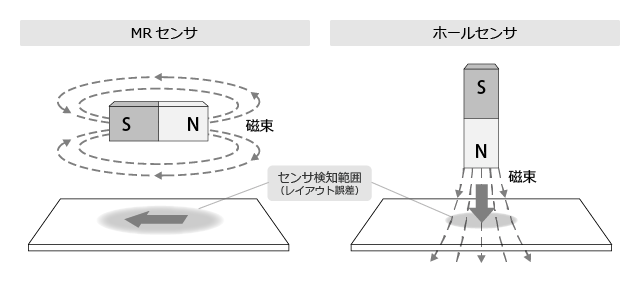

磁気センサー 質問MRセンサーとホールセンサーとの違いは何ですか？
回答

検出磁界の向きが異なります。 それぞれの部品を表面実装した場合、ホールセンサーが、実装面に垂直な磁界を検出するのに対し、MRセンサーは、水平な磁界を検出します。 したがって、磁石とセンサーの位置関係も変わります。

湿度センサー 質問防湿コート有無の利用ケースを教えてください。
回答

高湿度環境や結露の恐れがある環境で、温湿度を測定する場合に、回路保護のために防湿コートを塗布した製品をラインアップしています。
ただし、防水防滴コートではありませんので、水中での動作を保証するものではございません。 また、濡れに対しては真水に対して保証しております。

性能・試験・規格

圧力センサー 質問気圧センサー防水タイプ(SMDタイプ含)は、単品で完全な防水可能ですか？
回答

製品単品では防水ではありません。 セット側も含めて、防水構造とする必要があります。

実装・はんだ付け・MSL

湿度センサー 質問湿度センサーにおいて、モジュールタイプで使用するケーブルの長さに制限はありますか？また、その実績はありますか？
回答

市場実績は、電線AWG22で1.2mです。
実験等では、電線AWG28で2m程度で動作することは確認しています。

湿度センサー 質問湿度センサーのモジュールタイプの取り付けはどうすればいいですか？
回答

HSHCAAシリーズは、基板にネジ穴がありますので、ネジ締めして固定してください。
HSHCALシリーズは、基板をスリットに挿し込んでください。

抵抗式ポジションセンサー 質問はんだ付け方法にはどのようなものがありますか？
回答
  • 手はんだ
    はんだごてにより、人の手ではんだ付けを行う方法です。
  • ディップ(はんだ)
    溶融したはんだの流動する中を通して、はんだ付けする方法です。
  • リフロー(はんだ)
    表面実装用はんだ付けの方法で、溶融はんだによらず、クリームはんだなどにより基板、部品全体を加熱し、はんだ付けする方法です。
