基本信息
- 电路数
- 1
- 接点数
- 1
- 端子形状
- 压入（标准型）
- 动作力
- 3N max.
- 电路
- N/C
- 主机形状
- 单侧突起（右）
- 尺寸(W×D×H)
- 5.3×8.3×6.5mm
规格
- 使用温度范围
- -40℃ to +85℃
- 最大额定/最小额定（电阻负载）
- 0.1A 16V DC/50μA 5V DC
- 电性能
- 接触电阻（初期/寿命后）
- 500mΩ max./1Ω max.
- 绝缘电阻
- 100MΩ min. 500V DC
- 耐电压
- 500V AC for 1 minute
- 机械性能
- 端子强度
- 3N for 1 minute
- 操作部强度
- 20N
- 耐久性能
- 无负载寿命
- 300,000 cycles 1Ω max.
- 负载寿命（最大额定负载）
- 300,000 cycles 1Ω max.
- 耐环境性能
- 耐寒性能
- -40℃ 500h
- 耐热性能
- 85℃ 500h
- 耐湿性能
- 60℃, 90 to 95%RH 500h
- 最小订货单位(pcs.)
- 日本
- 1,080
- 出口
- 4,320

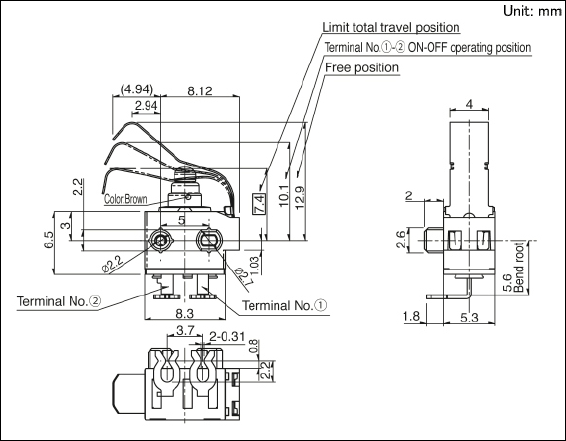

外形图
电路图
压接端子(N.C.)的推荐组装端子形状
包装规格
托盘
- 包装数(pcs.)
-
- 1箱/日本
- 1,080
- 1箱/出口包装
- 4,320
- 出口包装箱尺寸(mm)
- 540×360×270
表示本系列共通的注释
- 本网站上的产品信息为粗略规格。请在使用前交换正式交付规格。
- 导线长度，颜色未指定时，长度：250mm，颜色：设定成红黑中任意一种。
- 带电线（横拖线）的型号请务必指定回路 (N.O 或 N.C）。如未指定，视为 N.O 回路。
- 本产品不能在水中使用(防尘 / 防水性能符合 符合 IP6K7，但端子部除外 )。
- 请以最小订购单位的N(整数）倍来订货。
- 本系列产品也可以用于车载。
的使用温度范围设定虽然比通常的大，但是请在使用时仔细确认正式的技术规格书。
使用时的注意事项
- 给端子进行焊接时，如果在端子上施加负荷，因条件不同会有松动，变形及电特性退化的可能，请在使用时注意。
- 焊接时，水溶性助焊剂有可能腐蚀开关的可能，请避免使用。
- 关于焊接的条件设定,请根据实际批量生产时的条件进行。
- 不能清洗。
- 本产品以直流的电阻负载为前提设计制造的。使用其它负荷〔感应性负荷(L),电容性负荷(C)〕时，请另行确认。
- 请注意应根据各开关种类规定的跳动和震荡将电路设定(软件设定)成组合部件不产生误动作。
- 注意不能在使用温度范围的上限附近及下限附近长期连续使用。请注意应在使用条件规定的产品规格书中的各种环境试验的范围内。
- 在使用温度上期以及下限附近进行连续动作的时，请注意应根据每台机器的种类确认使用规定是否可能。
- 使用在汽车时，请使用汽车用指定开关。请不要使用没有指定为汽车用的开关。
- 请注意应在从ON开始位置具有充分余地的行程位置(尽可能靠近全行程位置)进行使用。
- 请注意不可将开关的恢复力用作组合部件机械部分的驱动力。
- 在工序内重叠或搬运印刷电路板时,请注意不要横方向给操作部施加外力。
- 在组合部件安装工序中，特别注意不要对小型，薄型开关施加外力。
- 使用通孔印刷电路板及推荐以外的回路板时，由于热应力的影响会发生变化，所以请事先就焊接条件进行充分的确认。
- 由于回路板的弯曲可能引起特性的变化，请充分考虑模式设计及布局。
- 使用比推荐板薄的回路板时,要注意贴装时的开关浮起。
- 如果在尘埃多的环境下使用，尘埃会从开口部进入，造成接触故障和动作不良，整机设计时请预先考虑这一点。
- 如果使用开关的整机的周围材料产生腐蚀性气体,有可能造成接触不良等现象,所以请事先进行充分的确认。
- 保管方法
请将产品以交货时的状态保管在常温，常湿，不受直射日光照射，不产生腐蚀性气体的地方，并以交货日起 6个月以内为期限，尽快使用。
另外，开封后的产品请尽快全部用完。
测量方法・试验方法
- 旋转扭矩(动作力)
- 测量轴(操纵杆)旋转(移动)所需要的旋转扭矩(动作力)｡没有特别规定时,在周围温度为5～35℃时进行,轴的旋转速度为每秒60°,操纵杆的移动速度为每秒20mm｡
- 轴松脱
- 自基准面,从互相180° 的不同方向给轴垂直施加规定的弯曲力矩,测定从基准面到规定位置的振动大小｡
- 耐电压
- 在规定的部位加上一分钟交流电压,观察有无弧光,烧毁,绝缘破坏等异常｡试验可在所有的端子上同时进行｡没有特别规定的｡
但,在结构上导通的地方,可不进行该部分的试验｡ - 绝缘电阻
- 用规定电压的绝缘电阻计测量规定的地方｡只要没有特别规定,应对下列部位进行试验｡但,在构造上导通的地方,此部分可不进行试验｡
- 耐电压和绝缘电阻的测量点
-
- 端子和轴(操纵杆)之间
- 端子和金属罩(框架)之间
- 推拉强度(操纵杆推拉强度)
- 向轴(操纵杆)的轴线方向分别施加规定大小的力度10秒钟后,检查操作部及相关部分的变形,损坏状态｡
