防患于未然！让我们一起来了解检测开关的使用注意点。
开关的不良六成是由于超规格的使用
回路切换时的电压/电流超过使用规格

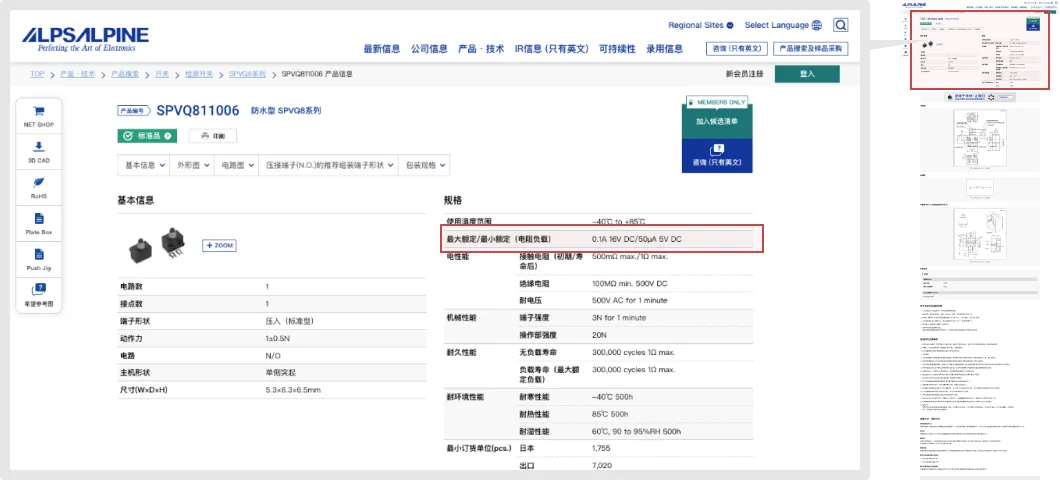

规格表中记载的最大/最小规格是我司的检测开关的设计规格。
ON/OFF切换时突入大电流以及超过额定的电流和电压都有可能导致开关发生故障。
回路中如果有除了电阻以外的用电器请注意开关能能承受的最大最小规格以保证正常的使用
下图，电阻和其他用电器的回路中切换位置发生的过冲以及下冲发生时波形的大致形状。设计整个回路时可以使用示波器来确认ON/OFF切换位置时的波形。即使是像发生上冲和下冲的瞬时时间点也要确保峰值的电流电压不要超过规格。
关于接点保护回路的检讨
即使正常导通状态下电流在额定范围内，电容、诱导性负荷（马达电磁线圈）以及启动电流时产生的负荷、有可能会产生几十倍大的突发电流，以至于超过额定的设置电流。
作为对策，我们建议增加保护电路。示例如下。
| 回路 |
|
|---|---|
| 用电器的情况 |
R为几十Ω。 C为0.1uF。 |
| 备注 | 接点间的放电的屏蔽能力有问题时使用 |
| 回路 |
|
|---|---|
| 用电器的情况 |
R和诱导性负荷的阻值相等。 C为0.1uF。 |
| 备注 | 有C，R的回路一般比较推荐。 |
| 回路 |
|
|---|---|
| 用电器的情况 | 二极管，反向电压是回路电压的10倍。顺流电流超过负荷电流。 |
| 备注 | 复归时间较长的情况下，加入稳压二极管可以进一步改善。 |
| 回路 |
|
|---|---|
| 用电器的情况 | 可变电阻的截至电压Vc是电源电压的1.5倍，能量承受能力1J以上 |
| 备注 |
| 回路 |
|
|---|---|
| 用电器的情况 |
使用长配线的情况下，突发电流产生。 插入10~50Ω的限制电阻。 |
| 备注 | 与ESD静电问题采取同样的对策。 |
※增加保护电路有可能会使复归时间延迟，请注意动作时间
- 认规格上的检查点
-
按压开关时的注意点
超过设计限度的下压量会导致开关的不良
以下是开关各个位置的名称。如图所示，我们会对开关按压时的留意点进行说明。
自由位置：
设置按压块位置时，请高于初期的自由位置A。
开关处与常压状态时，有可能无法进行正确的检测。
所以在初期设计时，请保证自由位置时按压快不与开关接触，设置在A以上的位置。
自由位置的设定：高于A位置
* 请注意该状态下，操作体不要压到开关上。
全行程距离：
开关的触发位置请设置在B和C的中心值以保证正常的使用。
其中B位置为切换位置，C为极限位置
关于ON状态的压入位置的设计值，请参考B、C的尺寸公差，我们认为设置在下图中红线的指示位置可以有较好的效果。（红箭头指示位置为理论上最优的位置）
最优位置的设定：最优位置设定在B与C的中间位置（B+C）/2

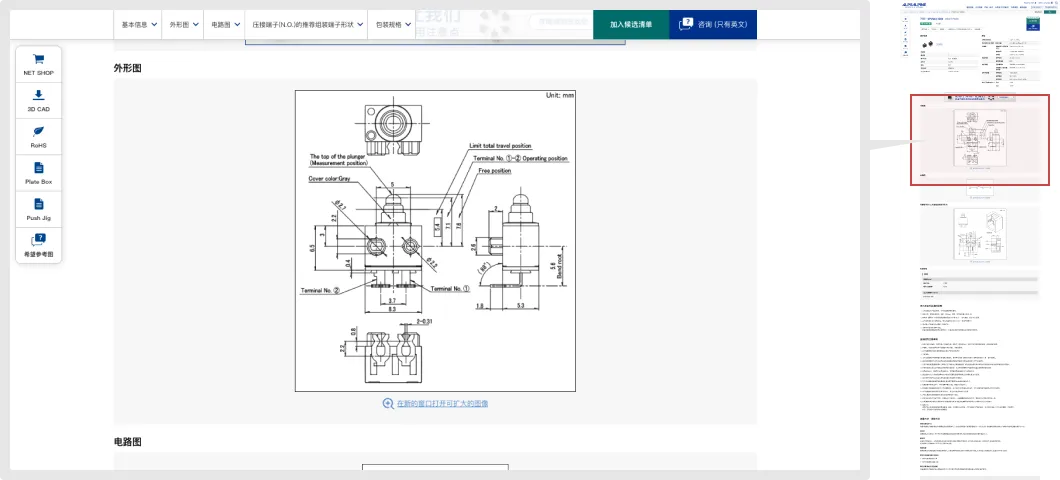

B尺寸（ON-OFF切换位置）、C尺寸（开关动作的极限位置）由于存在公差，设计时有必要考虑公差带来的影响。
C位置为开关下压的极限位置，超过该位置的使用可能导致不良的发生。
请将全形成的位置设置在高于C点的地方。考虑到开关的安装公差，选择合适的设计位置非常有必要。
以SPVQ810102为例
ON-OFF POSITION: 7.1mm
LTTP(LIMIT TOTAL TRAVEL POSITION):5.4mm
长度设置为超过7.6毫米
注意：标注的公差为装配时的公差与本体的公差的组合公差。与此同时，设计时请注意下压量的公差。
(5.4+7.1)/2=6.15mm
- 认规格上的检查点
-
装配治具时的正确使用方法
组装不当导致的不良成因➀ 开关装配对手件的设计
开关对手件的不当设计导致的安装时不良发生实例（端子折弯或变形）
由于开关装配对手件端子长度设计不当，组装时对手件端子尖端触碰到开关fork端子的腹部。
使根部内侧受到一个向上的力导致fork端子变形。fork端子的变形可能导致开关内部的接点结构受到影响，进而导致故障。
由于开关对手件不适配所导致的变形实例
关于对手件的初期设计方面，对手件端子装配后对手件不要触碰到fork端子腹部，另外设计时请注意各元件公差。

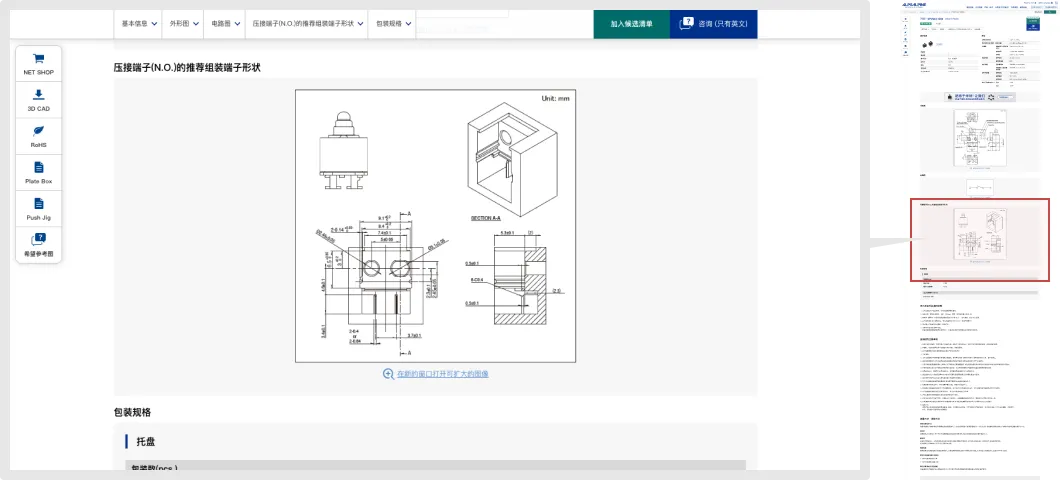

在我们的主页有提供装配对手件的3D图纸，作为设计参考。为了防止压入时端子产生故障请参考该对手件设计图。
安装时不良发生的主要原因② 开关的压入
开关安装时不够垂直，斜方向受力，导致端子变形
开关fork型端子的变形实例
开关与对手件(具体形状如下)的实际安装时，开关在倾斜的状态下压入，导致开关端子与对手件不啮合，产生变形。Fork端子的变形有可能会影响内部接触结构导致不良。请避免开关与对手件装配时容易发生变形的设计。
请使用治具完成安装
将开关安装到对手件（右图中的PLATE）中时，需要同时按压开关本体（surfaceB） 与端子(Surface A)。
使用图示治具操作相对简单，优先推荐。
我司主页有该治具「L shape tool」的3D模型以供下载。欢迎参考。
安装用治具「L shape tool」概念图（以SPVQ811006为例）
