ミドルストロークタイプのタクトスイッチ®

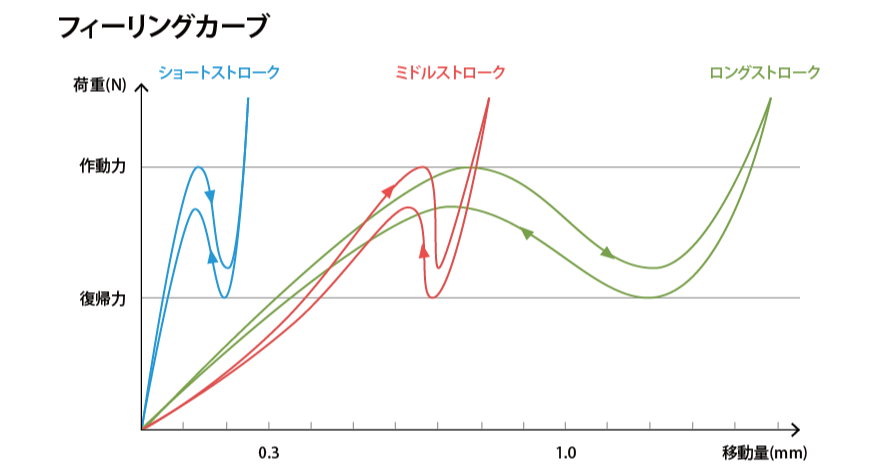

以前、アルプスアルパインのタクトスイッチ®のフィーリングは、大きくシャープフィーリングとソフトフィーリングに分かれ、ショートストロークタイプはシャープフィーリング、ロングストロークタイプはソフトフィーリングになることをご説明しました。

今回はミドルストロークタイプのタクトスイッチ®についてご紹介します。

ミドルストロークタイプのタクトスイッチ®とは

アルプスアルパインのタクトスイッチ®では、おおまかに0.1～0.3mmをショートストローク、1mm以上をロングストロークというのに対し、その間0.4～0.9mmのものをミドルストロークと呼んでいます。

タクトスイッチ®の構造とオーバーストロークについて

ミドルストロークタイプの構造をご説明するに当たって、まずショートストロークタイプとロングストロークタイプの構造をご紹介します。

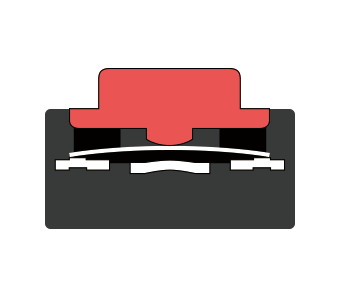

ショートストロークタイプの構造

ショートストロークタイプの移動量は基本的にメタルドーム(可動接点)のストロークのみになります。

したがって、接点がONした後のオーバーストロークはありません。また、メタルドームの径が小さいほどストロークも短くなる傾向があります。

ロングストロークタイプの構造

ロングストロークタイプの移動量はラバースプリングのストロークにラバー圧縮分が加わります。

このラバー圧縮が接点がONした後のオーバーストロークを生み出します。 したがって、ラバーが柔らかい(硬度が低い)ほどオーバーストロークは長くなります。

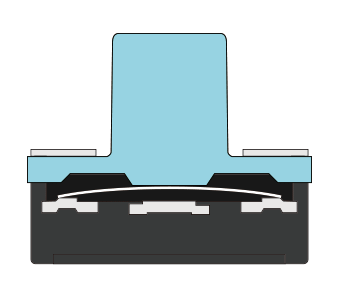

ミドルストロークタイプの構造

上記ショートストロークとロングストロークをミックスしたものがミドルストロークになります。

メタルドームを押す押し子(ステム)をラバーにすることによって、接点がONした後もラバーはたわみ、これがオーバーストロークになります。ラバーの硬度を調整することにより、メタルドームによるシャープフィーリングを維持したままオーバーストロークを追加し、押し心地を変えることができます。

ミドルストロークタイプのバラエティ

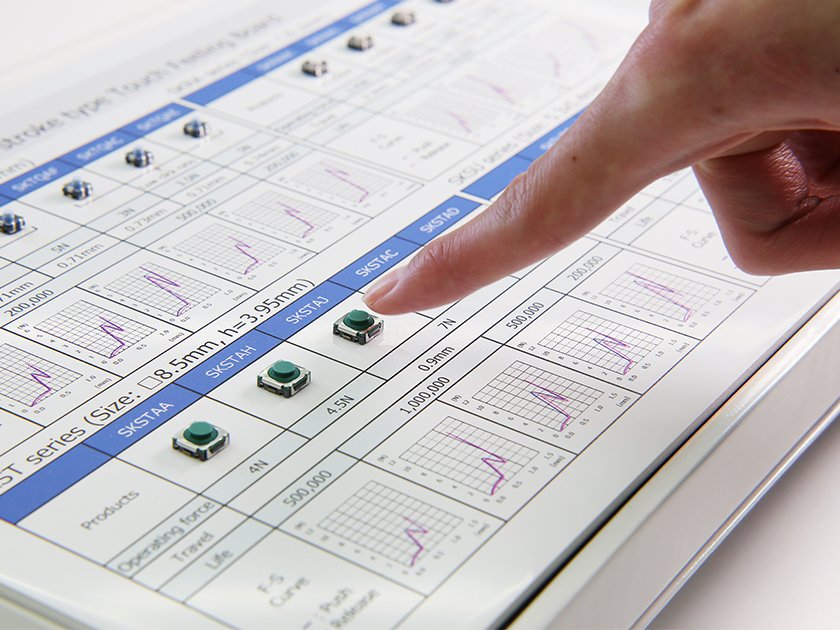

現在、アルプスアルパインのタクトスイッチ®には以下のミドルストロークタイプのバラエティがあります。

今回はアルプスアルパインのミドルストロークタイプのタクトスイッチ®の構造をご紹介しましたが、次回からはこの構造からどのようなフィーリングや操作音が生まれるかをご紹介します。
