基本信息


- 型
- Surface mount
- 动作力
- 1st 3.8N, 2nd 6.4N
- 操作方向
- Top push
- 行程
- 1st 0.35mm, All 0.6mm
- 产品高度
- 4.0mm
- 操作寿命
- 100,000 cycles
- 初期接触电阻
- 500mΩ max.
- 尺寸(W×D×H)
- 8.0×8.0×4.0
规格
- 系列
- Sharp feeling type
- 使用温度范围
- -40℃ to +90℃
- 绝对最大额定值
- 50mA 16V DC
- 最小额定
- 10μA 1V DC
- 电性能
- 绝缘电阻
- 100MΩ min. 100V DC for 1 min.
- 耐电压
- 250V AC for 1 min.
- 耐久性能
- 耐振性能
- 10 to 55 to 10Hz/分, 全振幅1.5mm X, Y, Z 3方向各2小时
- 耐环境性能
- 耐寒性能
- -40℃ 1000h
- 耐热性能
- 90℃ 1000h
- 耐湿性能
- 60℃, 90 to 95%RH 1000h
- 最小订货单位(pcs.)
- 日本
- 1,300
- 出口
- 1,300

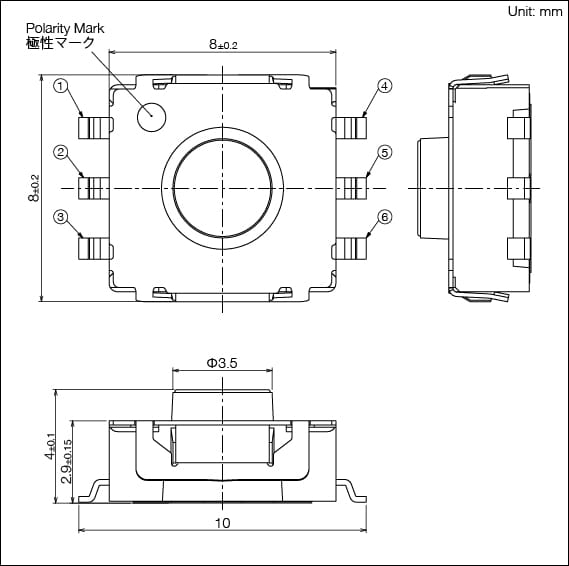

外形图

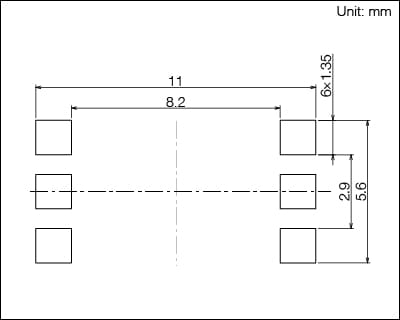

焊接处尺寸图
自开关安装面看
电路图
包装规格
载带
- 梱包数(pcs.)
-
- 1卷
- 1,300
- 1箱/日本
- 7,800
- 1箱/出口包装
- 7,800
- 载带宽度(mm)
- 24
- 出口包装箱尺寸(mm)
- 395×395×205
焊接条件
回流焊时
- 加热方式
远红外线加热的上下加热方式。 - 温度测量方式用
φ0.1〜φ0.2的CA(K)或CC(T)测量。位置在焊连接部(铜箔面)测量。固定方式采用耐热胶带。 - 温度分布
(1) 上述条件,为印刷电路板的零部品表面的温度。根据电路板的材质,大小,厚度等,电路板温度和开关表面温度会有很大的不同,关于开关表面温度,也请在上述条件内使用。
(2) 根据贴面焊槽的种类,条件不同结果不同,请事先充分进行确认之后使用。
- 焊接次数:2 times Max.
手焊接时
- 焊接温度
- 350℃ max.
- 连续焊接时间
- 3s max.
- 焊剂斗容量
- 60W max.
- 请勿清洗轻触开关。
- 请不要从触摸开关上面浸入助焊剂。
- 请不要事前在开关端子及印刷电路板的零部件贴装面上涂助焊剂。
- 进行第2次焊接时,应在开关回复到常温之后进行。
会员限定内容
SKUJAAE010
MEMBERS ONLY
Product Drawing
Product Material List
F-S Curve
表示本系列共通的注释
- 本网站上的产品信息为粗略规格。请在使用前交换正式交付规格。
- 关于载带品的试制数量,请以最小订货单位(1卷,1箱)的N倍订货。
