圧接コンタクトによるコネクタ接続からの置き換え
圧接コンタクトはバネ性をもった電気接点で、ダブルスパイラル構造により振動・衝撃があっても追随し(フローティング構造)、適切なストロークと接点荷重を確保しています。圧接コンタクトを使うことで、直接基板間の接続ができます。
従来の基板間接続の課題

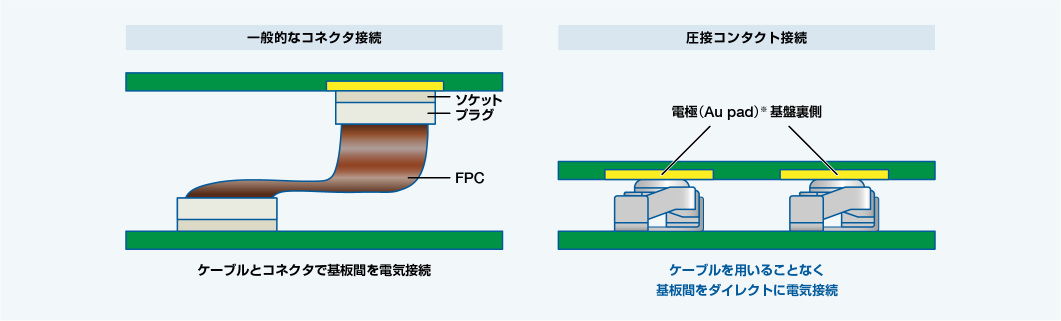

従来の基板対基板の接続には、コネクタとケーブルで接続することが一般的であり、部品点数やスペースが必要になる等の課題があった。
解決事例
アルプスアルパインの圧接コンタクトに置き換えることにより、直接基板どうしを接続できた。
導入効果
- セットの小型化・薄型化
-
コネクタやケーブルを使わないため、小型化・薄型化ができる。
- 部品コストの低減
-
コネクタやケーブルを使わないためVAができる。
- セットの組立性の向上
-
コネクタの嵌合工程、手はんだ工程の削減により組立性の改善ができる。
- 基板の配線がシンプルに
-
コネクタの位置まで配線を引き回す必要がないため、配線がシンプルになる。
