製品FAQ

センサー

センサーがある物理量を測定している時間です。

各センサーの仕様書内、「試験内容」より試験条件・時間をご参考にしてください。

I2Cです。気圧センサーのみSPIにも対応しております。

磁気抵抗効果を利用しています。

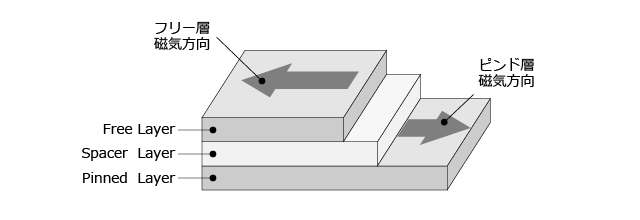

磁気抵抗効果膜を単純化すると次の3層に分けられます。
 ①フリー層、②スペーサ層、③ピンド層
ピンド層に対するフリー層の角度で抵抗値が変化し、同じときに抵抗値が最小、逆のとき抵抗値が最大になる性質を利用しています。

歪みの小ささ、ばらつきの小ささが特徴です。

検出磁界の向きが異なります。それぞれの部品を表面実装した場合、ホールセンサーが実装面に垂直な磁界を検出するのに対しMRセンサーは水平な磁界を検出します。したがって磁石とセンサーの位置関係も変わります。

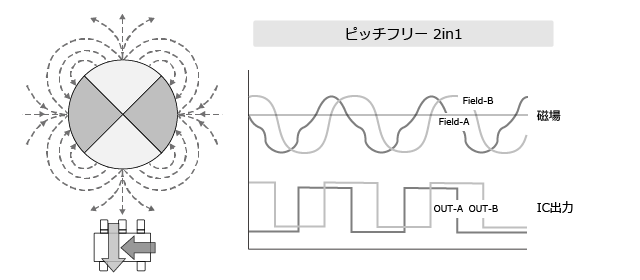

一般的なエンコーダは磁石の着磁ピッチとセンサーピッチを揃える必要がありますが、ピッチフリーは着磁ピッチに依存しない製品のことです。

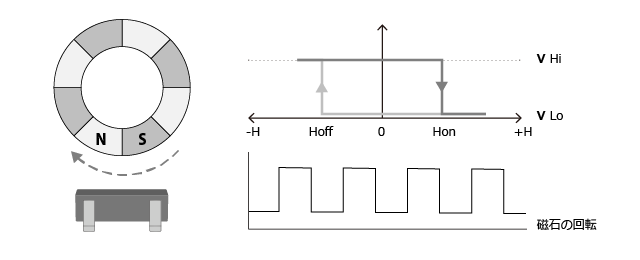

磁界の強さによってON状態かOFF状態を出力する磁気センサーをスイッチング出力と呼んでいます。

電圧の矩形波です。矩形波とは高低2つのレベルの電圧間を規則的、瞬間的に変化する波形です。

センサー中心として決められていますが製品ごとに異なります。詳しくはデータシートをご確認ください。

製品ごとに異なります。詳しくはデータシートをご確認ください。
