基本情報
- 切換タイミング
- Non shorting
- 全移動量
- 3.8mm
- 作動力
- 4.17±0.74N
- 取付方法
- PC board
- 回路数
- 1
- 接点数
- 2
- 動作
- Alternate
- 端子形状
- For PC board
- 外形サイズ(W×D×H)
- 18.0×14.0×7.27mm
仕様
- 使用温度範囲
- -40℃ ～ ＋95℃
- 最大定格/最小定格（抵抗負荷）
- 2A 14.5V DC/ -
- 電気的性能
- 接触抵抗（初期/寿命後）
- 100mΩ max./100mΩ max.
- 絶縁抵抗
- 3MΩ min. 500V DC
- 耐電圧
- 100V AC for 1 minute
- 機械的性能
- 操作部強度
- 作動方向
- 90N
- 耐久性能
- 負荷寿命(最大定格負荷にて)
- 30,000 cycles 100mΩ max.
- 耐候性
- 耐寒性
- -40℃ 96h
- 耐熱性
- 105℃ 192h
- 耐湿性
- 40℃, 90 ～ 95%RH 96h
- 最小発注単位(pcs.)
- 国内
- 280
- 輸出
- 1,120

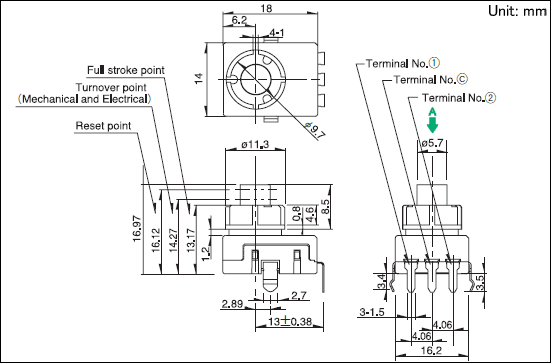

取付穴寸法図
外形図内A方向より見る
回路図
出荷時の接点位置は(1)、(2)どちらでも可とする。
梱包仕様
トレイ
- 梱包数(pcs.)
-
- 1箱/国内
- 280
- 1箱/輸梱
- 1,120
- 輸出梱包箱寸法(mm)
- 555×375×223
はんだ付条件
ディップ方式の参考例
- 項目
-
- プリヒート温度
- -
- プリヒート時間
- -
- ディップはんだ
-
- はんだ温度
- 260±5℃
- はんだ浸漬時間
- 10±1s
手はんだ方式の参考例
- はんだ温度
- 350±10℃
- はんだ付け時間
- 3±0.5s
当シリーズ共通の注記
- 当サイトの製品情報は概略仕様です。ご使用にあたっては正式納入仕様書の取交わしをお願いします。
- ご注文は最小発注単位のN(整数)倍でいただけますようお願いいたします。
- 当シリーズは、車載用としてもご使用になれます。
使用温度範囲を通常より広くしておりますが、ご使用にあたっては、正式納入仕様書の取交わしをお願いいたします。
