基本情報
- タイプ
- Surface mount
- 作動力
- 1.6N
- 操作方向
- トッププッシュ
- 移動量
- 0.11mm
- 製品高さ
- 0.55mm
- 動作寿命
- 500,000cycles
- 初期接触抵抗
- 500mΩ max.
- 防水・防塵
- IP6X相当/IPX8
- 外形サイズ(W×D×H)
- 2.4×1.4×0.55
仕様
- シリーズタイプ
- シャープフィーリングタイプ
- 使用温度範囲
- -30℃ ～ +85℃
- 絶対最大定格
- 50mA 12V DC
- 最小定格
- 10μA 1V DC
- 電気的性能
- 絶縁抵抗
- 100MΩ min. 100V DC for 1 min.
- 耐電圧
- 100V AC for 1 min.
- 耐久性能
- 耐振性
- 10 ～ 55 ～ 10Hz／分、全振幅1.5mm、X. Y. Z 3方向 各2時間
- 耐候性
- 耐寒性
- -40℃ 96h
- 耐熱性
- 90℃ 96h
- 耐湿性
- 60℃, 90 ～ 95%RH 96h
- 最小発注単位(pcs.)
- 国内
- 20,000
- 輸出
- 20,000

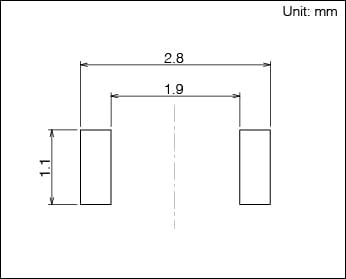

ランド寸法図
梱包仕様
テーピング
- 梱包数(pcs.)
-
- 1リール
- 20,000
- 1箱/国内
- 200,000
- 1箱/輸梱
- 200,000
- テープ幅(mm)
- 12
- 輸出梱包箱寸法(mm)
- 395×395×205
はんだ付条件
リフローの場合
- 加熱方式
遠赤外線加熱による上下加熱方式とする。 - 温度測定方式
Φ0.1～Φ0.2のCA (K)またはCC (T)を用い測定。位置ははんだ接合部(銅箔面)で測定。固定方式は耐熱テープを使用する。 - 温度プロファイル
(1) 上記条件は、プリント基板の部品表面上の温度です。基板の材質、大きさ、厚さなどにより基板温度とスイッチ表面温度が大きく異なる場合がありますので、スイッチ表面温度が260℃以上にならないようご注意ください。
(2) リフロー槽の種類により多少条件が異なりますので、事前に十分確認の上ご使用してください。
- はんだ回数：2 times Max.
- タクトスイッチ®の洗浄は行わないでください。
- タクトスイッチ®の上面からフラックスが浸入しないようにしてください。
- 事前にスイッチの端子およびプリント基板の部品実装面上にフラックスを塗らないようにしてください。
- はんだ付けの2回目を行う場合は、スイッチが常温に戻ってから行ってください。
会員限定コンテンツ

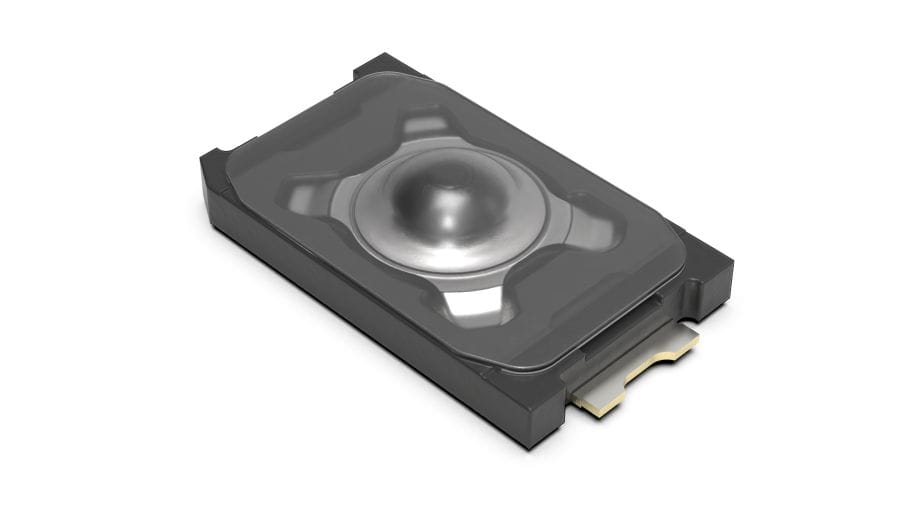

SKUBAAE010
MEMBERS ONLY
製品図
材料表
F-Sカーブ
当シリーズ共通の注記
- 当サイトの製品情報は概略仕様です。ご使用にあたっては正式納入仕様書の取交わしをお願いします。
- テーピング品は、最小発注単位(1リール、1箱)のN倍でご注文をお願いいたします。
- 保護構造 :
スイッチは、動作させずに放置状態とします。規定の条件後は、スイッチのON-OFF機能に甚大な影響を伴う粉塵や水の侵入がないこととします。
IP68相当(耐塵性・耐水性) は、スイッチ単品状態においての保証であり、実装状態や使われ方によっては性能を保証できない場合があります。
