基本情報
- 操作軸数
- 1軸
- 軸材質
- 樹脂
- タイプ
- Surface mount
- 作動力
- 4方向
- 1.2N
- センタープッシュ
- 2.4N
- 移動量
- 4方向
- 0.25mm
- センタープッシュ
- 0.15mm
- 動作寿命(5mA 5V DC)
- 各方向 200,000 cycles
- 初期接触抵抗
- 500mΩ max.
- 位置決め用ボス
- あり

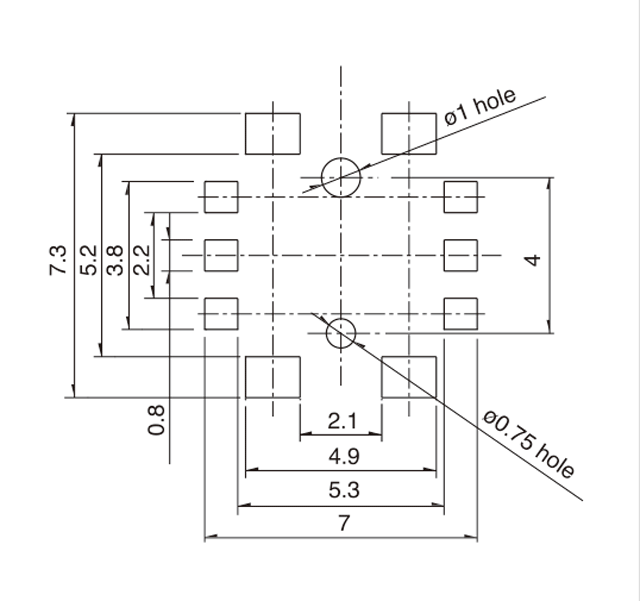

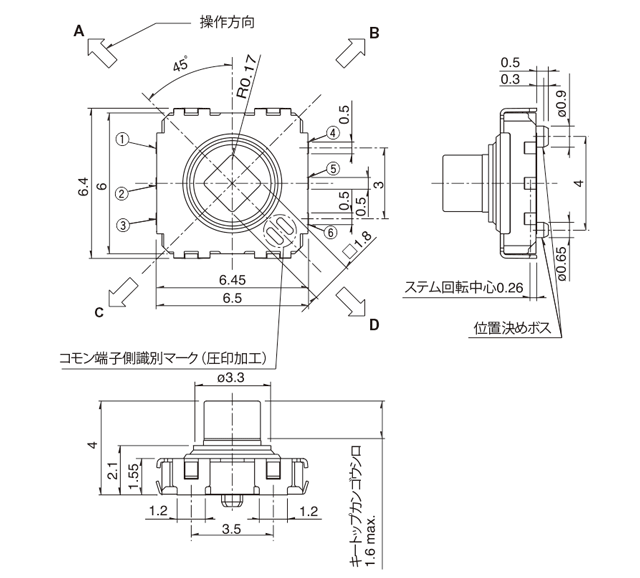

- 外形サイズ(W×D×H)
- 6.45×6.4×4mm
仕様
- 使用温度範囲
- -20℃ ～ +70℃
- 最大定格/最小定格（抵抗負荷）
- 50mA 12V DC/10μA 1V DC
- 電気的性能
- 絶縁抵抗
- 100MΩ min. 100V DC
- 耐電圧
- 100V AC for 1 minute
- 機械的性能
- 方向作動力
- 1.2±0.6N
- プッシュ作動力
- 2.4±0.69N
- 操作部強度
- 操作方向
- 29.4N
- 耐久性能
- 動作寿命
- センタープッシュ
- 200,000 cycles
- 耐候性
- 耐寒性
- -30℃ 96h
- 耐熱性
- 80℃ 96h
- 耐湿性
- 60℃, 90 ～ 95%RH 96h
- 最小発注単位(pcs.)
- 国内
- 1,500
- 輸出
- 1,500
梱包仕様
テーピング
- 梱包数(pcs.)
-
- 1リール
- 1,500
- 1箱/国内
- 12,000
- 1箱/輸梱
- 12,000
- テープ幅(mm)
- 16
- 輸出梱包箱寸法(mm)
- 401×401×214
はんだ付条件
リフロー方式の参考例
- 加熱方式
遠赤外線加熱による上下加熱方式とする。 - 温度測定方式
Φ0.1～Φ0.2のCA(K)またはCC(T)を用い測定。位置ははんだ接合部(銅箔面)で測定。固定方式は耐熱テープを使用する。 - 温度プロファイル
| A | B | C | D | E | F | G | H | I | リフロー回数 |
|---|---|---|---|---|---|---|---|---|---|
| 260℃ | 230℃ | 180℃ | 150℃ | 2 min. | - | 3s | 40s | 3-4 min. | 2 time |
(1)上記条件は、プリント基板の部品実装面上の温度です。基板の材質、大きさ、厚さなどにより基板温度とスイッチ表面温度が大きく異なる場合がありますので､ スイッチ表面温度についても下記条件内でご使用ください。
(2)リフロー槽の種類により、多少条件が異なりますので、事前に十分確認の上ご使用してください。
手はんだ方式の参考例
- こて先温度
- 350±5℃
- はんだ時間
- 3s max.
- はんだ付回数
- 1 time
