基本情報
- 操作軸数
- 1軸
- 抵抗素子数
- 単連
- 操作部方向
- Horizontal
- 軸受固定方法
- ねじ止め
- 操作部形状
- 平軸
- 操作部長さ
- 25mm
- クリック
- なし
- 全抵抗値
- 5kΩ
- 抵抗変化特性
- 1B
- 外形サイズ
- 9型
仕様
- 使用温度範囲
- -20℃ ～ +70℃
- 電気的性能
- 全抵抗値許容差
- ±20%
- 定格電力
- 0.05W
- 最高使用電圧
- 50V AC, 10V DC
- 残留抵抗値
- 20Ω max.
- 絶縁抵抗
- 100MΩ min. 250V DC
- 耐電圧
- 300V AC for 1 minute
- 機械的性能
- 全回転角度
- 300°(+10, -5)°
- 回転トルク
- 2 ～ 25mN·m
- 回転止め強度
- 0.5N·m
- 軸押引強度
- 100N max.
- 耐振性
- 10 ～ 55 ～ 10Hz/分、全振幅1.5mm、 X. Y. Z 3方向 各2時間
- 耐久性能
- 動作寿命
- 15,000 cycles
- 付属スイッチ仕様
- スイッチ名称
- プッシュロックスイッチ
- 回路・接点数
- 双極双投
- 移動量
- 8±0.5mm
- 切換作動力
- 8N max.
- 負荷寿命特性
- 10,000 cycles
- 定格
- 0.3A 12V DC
- 接触抵抗
- 初期 100mΩ max. 寿命後 200mΩ max.
- 絶縁抵抗
- 100MΩ min. 250V DC
- 耐電圧
- 300V AC for 1 minute
- 付属機構
- 付属機構名称
- なし
- 最小発注単位(pcs.)
- 国内
- 700
- 輸出
- 1,400

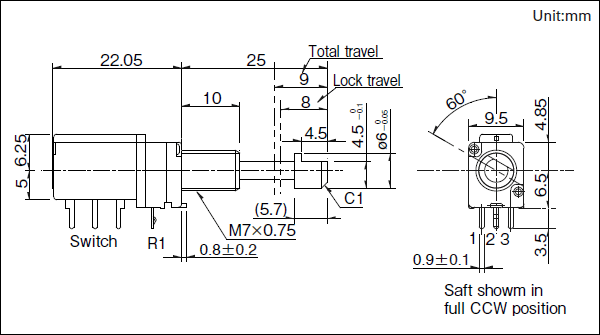

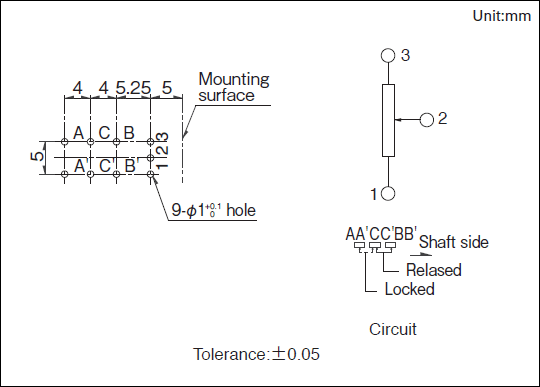

取付穴寸法図
挿入側から見た図
端子寸法
軸受寸法
添付部品
各製品に添付される部品です。
梱包仕様
トレイ
- 梱包数(pcs.)
-
- 1箱/国内
- 700
- 1箱/輸梱
- 1,400
- 輸出梱包箱寸法(mm)
- 540×373×181
はんだ付条件
ディップ方式の参考例
- プリヒート
-
- はんだ付け表面温度
- 100℃ max.
- 加熱時間
- 2 min. max.
- ディップはんだ
-
- はんだ温度
- 260±5℃ max.
- はんだ時間
- 5±1s
- はんだ付回数
- 2 time max.
手はんだ方式の参考例
- こて先温度
- 350℃ max.
- はんだ時間
- 3s max.
- はんだ付回数
- 1 time
