RDC1047A03

1. 当サイトの製品情報は概略仕様です。ご使用にあたっては正式納入仕様書の取交わしをお願いします。
2. ご注文は最小発注単位のN(整数)倍でいただけますようお願いいたします。

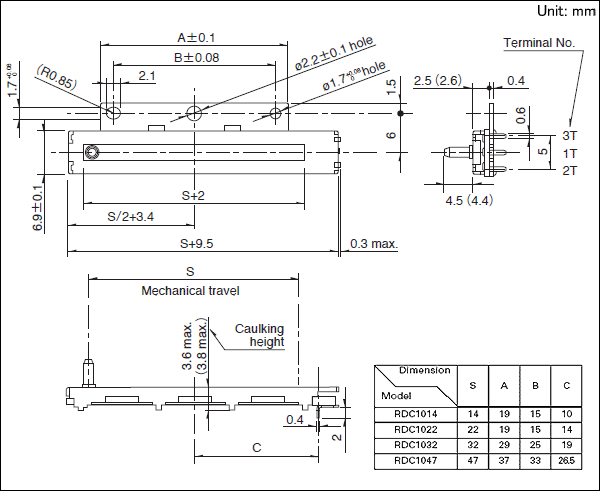

3. RDC1014、RDC1022、RDC1032、RDC1047シリーズは製品一覧以外にも、対応できる製品バラエティを取りそろえております。

薬品の使用について

センサーには、合成樹脂を使用していますので、アンモニア、アミン類、アルカリ水溶液、芳香族炭化水素、ケトン類、エステル類、ハロゲン化炭化水素類などの薬品の、特に強いガス雰囲気中での使用はお避けください。

ノイズ対策について

センサーからのデータ取込みの際は、外部ノイズの飛込みなどの影響により、まれに出力が乱れる場合があります。この現象を最小限に抑えるため、ソフト上で以下の様なご配慮をください。
例)

• データ取込みは、必ず複数回行い平均値を取る。
• 取込みミスと思われるデータは、無効にする判断をさせる。
• 疑義が生じた場合は、再取込みをする。

上記内容を組合わせるなど。

はんだ付けについて

はんだ付けの際、図のように、プリント基板の上面にはんだが流れ出てくるような配線およびはんだ付けは、お避けください。端子部の接触不良の原因となる場合があります。回路引回し上避けられない場合は、事前にご相談ください。

接続インピーダンスについて

抵抗式ポジションセンサーは、構造上センサー内部に接触抵抗（下記R1）が発生します。
接触抵抗（R1）の影響を低減させるため、出力端子に接続する回路の内部インピーダンスは1MΩ以上に設定し、ご使用ください。

結露について

センサーの抵抗体面などが、結露したり、水滴が付着するような条件でのご使用はお避けください。絶縁劣化やショートの原因となります。

保管方法

1. 製品は納入形態のまま常温、常湿で直射日光の当たらず腐食性ガスが発生しない場所に保管し、納入から6ヶ月以内を限度としてできるだけ早くご使用下さい。
2. 開封後はポリ袋で外気との遮断を図り、上記と同じ環境下で保管し、すみやかにご使用下さい。
3. 過剰な積重ねは行わないでください。

抵抗式ポジションセンサー

全抵抗値

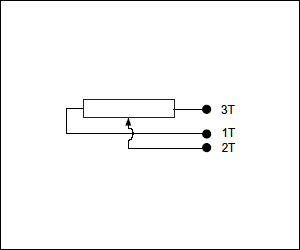

全抵抗値は、特に規定がない限り、抵抗器の端子1 と3 との間の抵抗値を測定する。

定格電圧

定格電圧とは、定格電力に対応する電圧とし、次の式によって求める。ただし、求められた定格電圧が最高使用電圧を超えるときは、その最高使用電圧をもって定格電圧とする。
