基本情報
- パッケージ仕様
- QFN 48pin wettable flank
- タイプ
- 絶対自己容量検出/相互容量検出対応
- 動作電圧
- 4.75 ～ 5.5V
- 動作温度範囲
- -40 ～ +105℃
- 消費電流
-
動作時：14.5mA (typ.) ※絶対自己容量測定中
待機時：21uA (typ.) - CPU
- 32bit RISC CPU SYNOPSYS ARC EM4TM 21MHz
- センサー電極数
- 16
- インターフェース
- SPI/UART
- 信頼性試験基準
- AEC-Q100 grade2
- 機能安全
- -
- ファームウェア
- 標準ファームウェア書き込み済
仕様

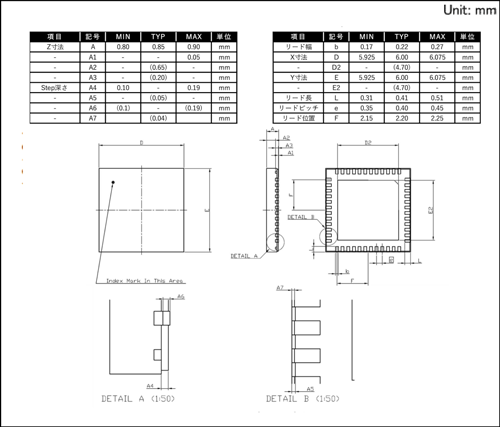

- サイズ
- 6.0×6.0×0.9mm
当静電ICを用いたデモ
高感度静電容量検出により、空中入力や水位センシングを行うデモ機の映像です。
こちらのデモ機には、当静電ICが用いられています。
