基本情報
- パッケージ仕様

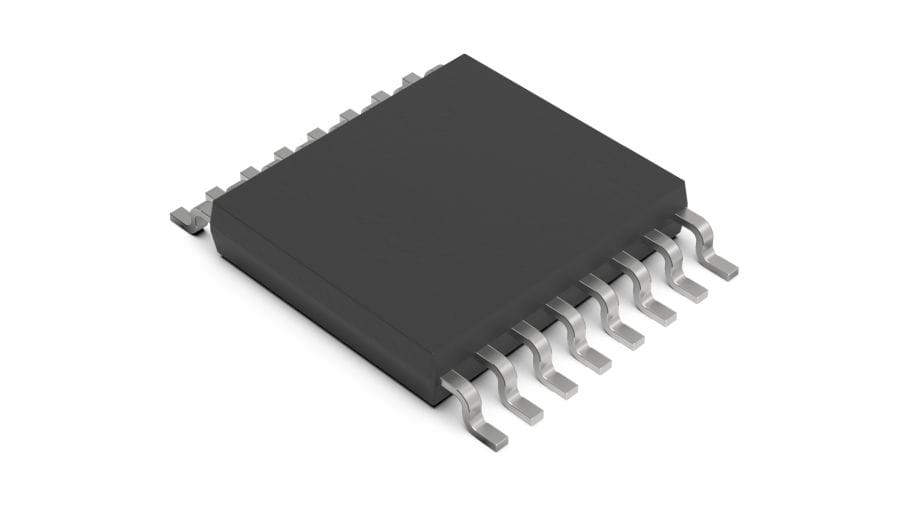

- TSSOP16タイプ
- タイプ
- 角度（表面実装）
- サイズ
- 5.0×6.4×1.1mm
- 機能
- Sin/Cos出力 x2
- 動作磁界
- 10～120mT
- 駆動電圧
- 5.5V max.
- センサーブリッジ抵抗値
- 3.5kΩ
仕様
- 使用温度範囲
- -40℃ ～ +150℃
- 最大定格
- 電源電圧(VDD)
- max.=5.5V
- 動作周囲温度(Topr)
- -40℃ ～ +150℃
- 保存温度(Tstg)
- -40℃ ～ +150℃
- 磁界強度(Hext)
- 200mT (160kA/m)
- 出力電圧
-
Sin 差動出力 2850mV Typ.
Cos 差動出力 2850mV Typ. - 最小発注単位(pcs.)
- 国内
- 2,500
- 輸出
- 2,500
ランド寸法図
梱包仕様
テーピング
- 梱包数(pcs.)
-
- 1リール
- 2,500
- 1箱/国内
- 2,500
- 1箱/輸梱
- 10,000
- テープ幅(mm)
- 12
- 輸出梱包箱寸法(mm)
- 284×224×278
