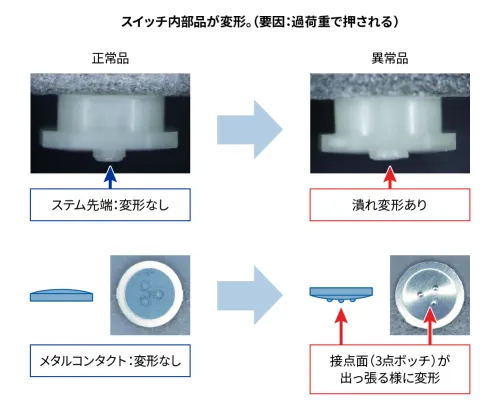

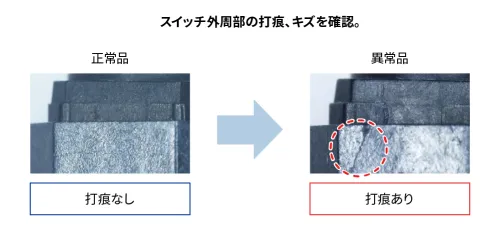

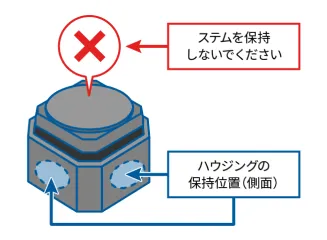

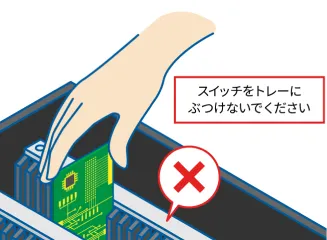

タクトスイッチ® の故障を防ぐ！ご使用前のチェックポイントのご紹介

異物の侵入を防ぐ

タクトスイッチ® 内部に異物が侵入しON/OFFしない、感触が悪い

タクトスイッチ® のステム、フレーム、ハウジングなどの隙間から異物が内部に入り込む可能性があり、これが可動部の摺動を妨げると感触不具合を起こす原因になります。更に、防塵タイプでないタクトスイッチ® では、その異物が接点にまで到達した場合、それが絶縁物であればONしない、導体であればOFFしない導通不具合の原因になります。

SKHHシリーズの例

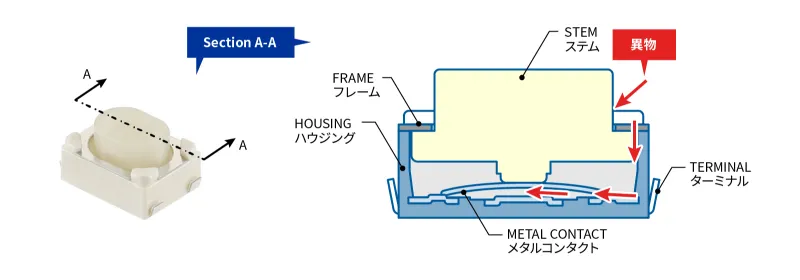

異物が接点部まで至るメカニズムは、以下の通りです。

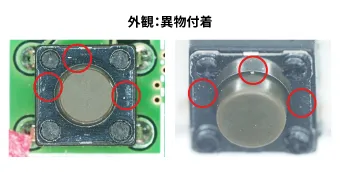

1. タクトスイッチ® 上に異物が落ち、ステムを押すことによりステムとフレームの隙間から異物が侵入。

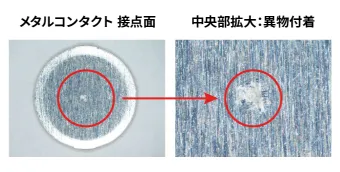

2. 更にステムを押すことによりメタルコンタクトが上下し、メタルコンタクトが戻る際のエアにて異物が接点部近傍へ吸い寄せられる。

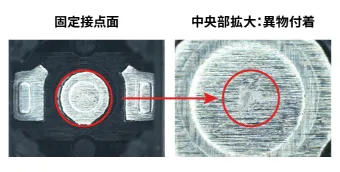

3. メタルコンタクトと固定接点間に異物が固着する。

SKRPシリーズの例

異物の侵入するケースにより対策は異なってきます

1. お客様が使用中に製品のタクトスイッチ® に異物が侵入する場合

異物の侵入する可能性の高い環境下でのご使用が想定される場合は、当社防塵タイプのタクトスイッチ® の採用をご検討ください。

詳しくはこちら

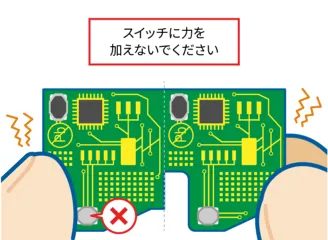

2. タクトスイッチ® の実装基板の分割時に基板屑が侵入する場合

タクトスイッチ® を実装した基板を分割する際に発生した基板屑がタクトスイッチ® の内部に入り込む場合が見受けられます。基板分割時には集塵機を用いるなど基板屑が実装基板に残らないよう対応をお願いします。

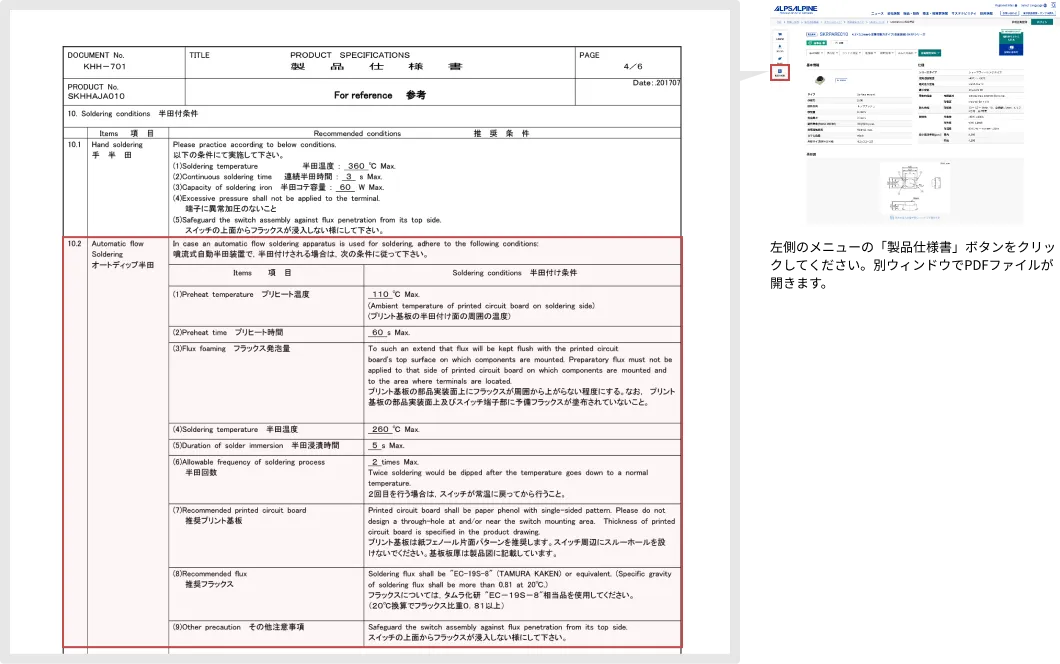

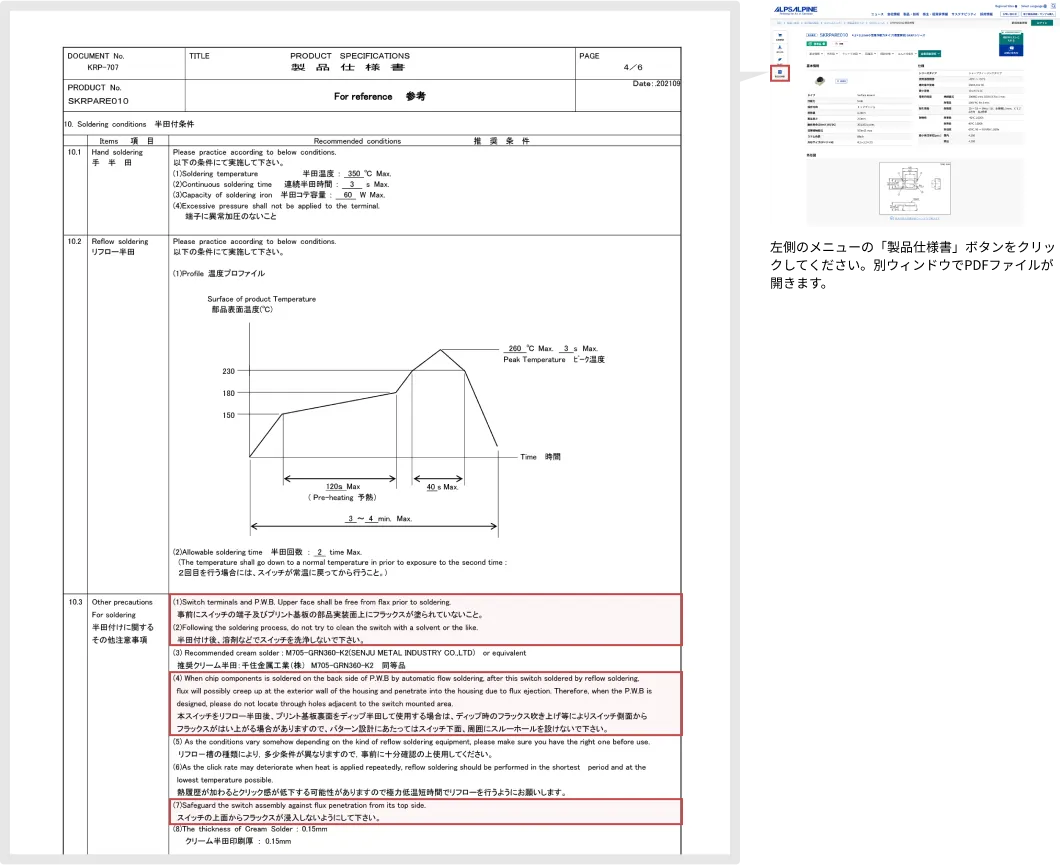

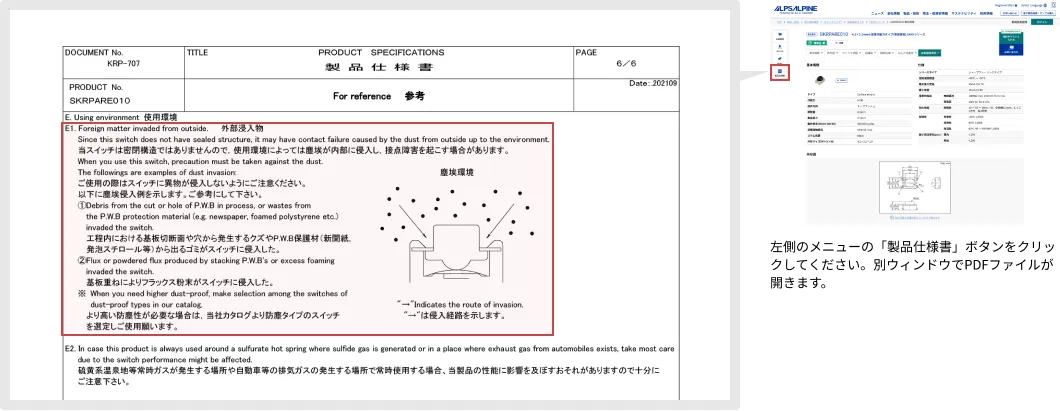

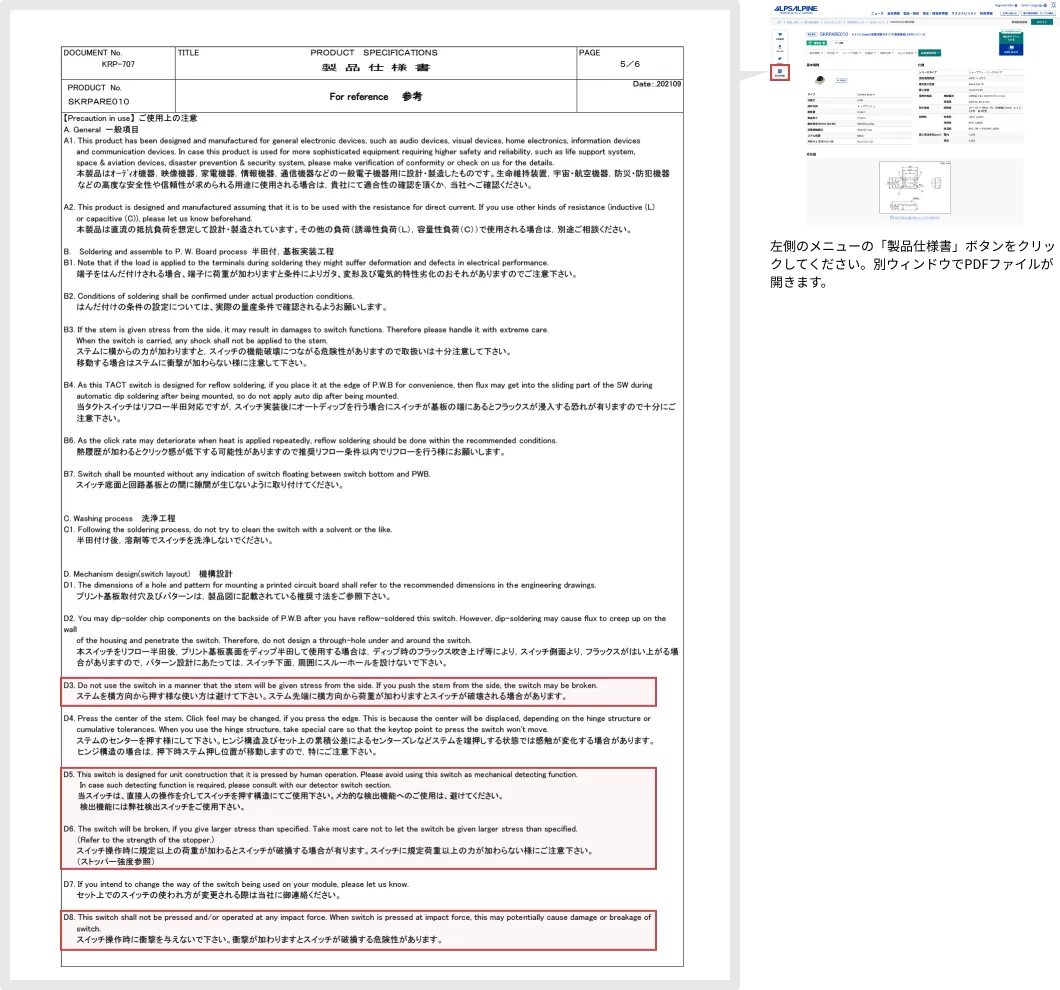

仕様上の確認箇所: 製品ページにPDFファイルを添付しています。『製品仕様書』のこちらの箇所をご確認ください。
（例：SKRPARE010）

水などの液体の浸入を防ぐ

タクトスイッチ® 内部に水などの液体が浸入しON/OFFしない

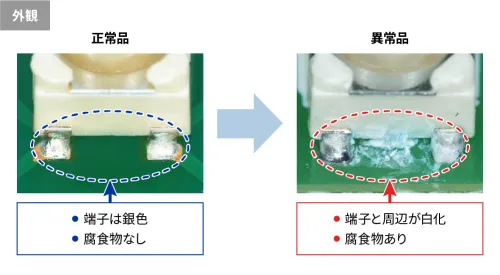

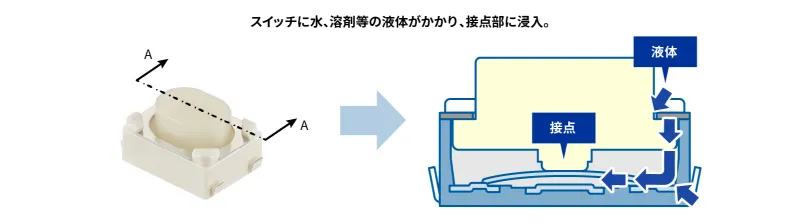

防水タイプでないタクトスイッチ® では、タクトスイッチ® 内部に水、溶剤、フラックス、コーティング剤等が浸入すると接点が腐食(電食)して、ON/OFFしない原因になります。

SKRPシリーズの例

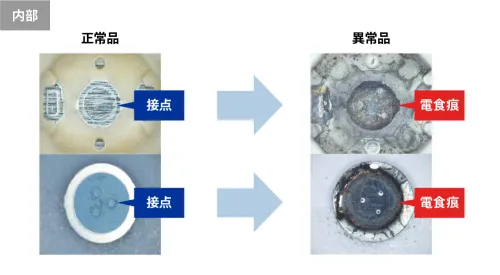

実際の故障例

液体の浸入するケースにより対策は異なってきます

1. お客様の製品の筐体外部より液体が浸入する場合

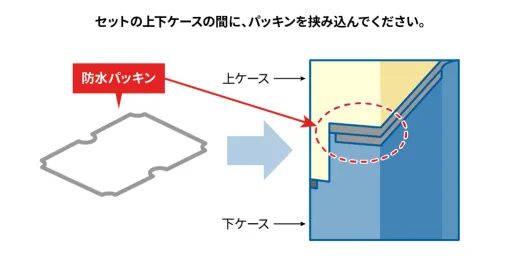

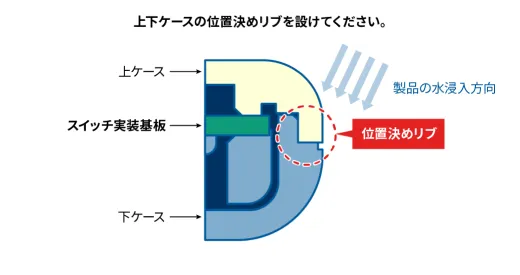

筐体の構造や防水パッキンの採用などをして液体の浸入の対策をご検討ください。

または当社防水タイプのタクトスイッチ® の採用をご検討ください。

詳しくはこちら

2. タクトスイッチ® の実装基板の製造工程で液体が浸入する場合

洗浄工程の場合: 一部のシリーズを除き、実装基板の洗浄はお控えください。

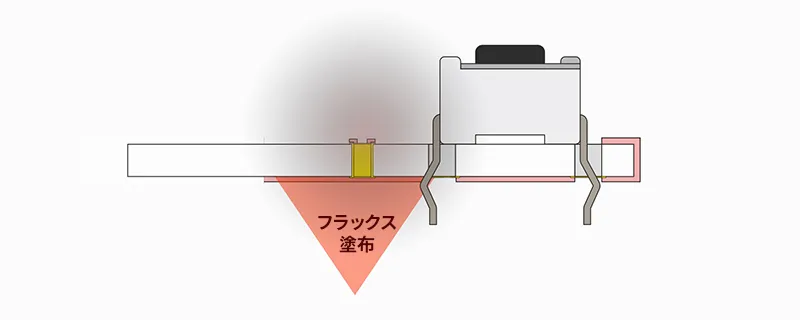

ディップ半田工程の場合: 半田前に塗布したフラックスがスルーホール等を通ってタクトスイッチ® に浸入する場合があります。タクトスイッチ® の取付穴寸法を遵守頂き、また、スイッチの取付以外のスルーホールや基板端面からはスイッチを離したレイアウトにしてください。その他、製品仕様書のオートディップ半田の条件をお守りください。
リフロー半田工程の場合: クリーム半田内のフラックスが、リフロー工程にてタクトスイッチ® に入り込む場合があります。製品仕様書に記載の半田付けに関する注意事項をご確認の上実装をお願いします。
コーティング剤を塗布する場合: コーティング剤をご使用になる場合は、事前に当社へ問合せ下さい。使用する接着剤やコーティング剤は腐食性ガスが発生するものや、スイッチ内部に染み込むような低粘度のものは使用しないでください。また、必要な接着強度や防水性が得られるか必ず実機にてご確認の上ご使用ください。
