“確実に検知する”という価値を、より小さく・より強く
SPVQシリーズが支える民生機器の安全性と信頼性
民生機器で求められる「確実な検知」と「安定した動作」
アルプスアルパインでは、さまざまな用途向けに検出スイッチを提供しており、なかでも SPVQFは、世界最小クラスの2回路2接点構造と小型・静音・高信頼性・IP67防塵防水といった特長を兼ね備えた高性能スイッチとして、車載から民生まで幅広い分野で採用が進んでいます。
ガス機器や民生警報器といった、安全性と信頼性が求められる製品では、「状態を確実に検知できること」「誤動作なく安定動作できること」が品質を大きく左右します。しかし従来スイッチでは、雨滴・振動による誤検知、限られたスペースでの配置難、操作音の大きさなど、設計上の課題が見られました。
アルプスアルパインの検出スイッチは、こうした課題の解決に向けて小型化・冗長性・静音性・高耐環境性・実装自由度を同時に満たすよう設計されており、さまざまな民生機器において「限られたスペースでも確実に検知する」ための部品として評価が高まっています。
本稿では、民生市場での具体的な活用例として、以下2つの事例をご紹介します。
- ガスコンロ（誤点火防止・冗長性）
- 自転車警報器（小型スペースでの開閉検知・耐環境性）
ガスコンロメーカーT社 ガス機構設計
ガスバルブの冗長性と確実検知を支え、誤点火リスクの低減に寄与。
ガスコンロの点火・消火を制御するガスバルブでは、誤点火防止やガス漏れリスクを抑えるために、つまみ位置の確実な検知と冗長性の確保が重要なテーマとなっていました。従来の検出スイッチでは、以下の課題が挙げられております。
- 油煙・湿気による接点信頼性の低下
- バルブ周辺の限られたスペースでの組付け難
既存機構に大きな変更を加えずに安全性を高めることが難しい状況でした。
T社では、ガスバルブ軸の回転位置に応じた確実な検知を実現するため、安定動作し、バリエーションが豊富で組み込みやすい検出スイッチの採用を検討。その中で、SPVQシリーズが候補として挙がりました。
SPVQシリーズ採用を検討した理由
- 接触抵抗変動が小さく、誤検知リスクを低減
- 小型・低背構造で、既存バルブ部に追加工なしで収められる高い実装自由度

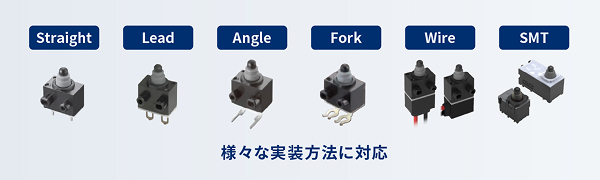

- アクチュエータ・端子バリエーションが豊富で、機構との整合を取りやすい
- 車載エクステリアなど過酷な環境での採用実績があり信頼性が高い
- しゅう動接点構造により、動作のたびに接点がセルフクリーニングされ、異物付着や酸化皮膜による接点不具合を防止できる
技術者コメント（T社・ガス機構設計）：
「ガスバルブの安全側設計では、“必ず確実にON/OFFを検知できること”が最重要です。SPVQシリーズはセルフクリーニングが可能など、信頼性が高く、求める安全基準を満たすうえで非常に有効でした。また、小型でレイアウトの自由度が高いため、機構を大きく変える必要がなく、既存設計との親和性も高い点が採用の後押しになりました。」
T社では、SPVQシリーズの採用により、誤点火防止やガス漏れリスクの低減といった、製品の安全性向上に寄与する結果が得られています。
