産業機器メーカーR社

粉塵に強く、長寿命
その両立を可能にした“密閉×ラバーステム”構造とは

産業機器メーカー

部署：

制御機器設計部

「密閉構造でも操作感を損なわないという点が特に印象的で、粉塵が多い現場でも安定した動作が期待できると思いました」（N氏）

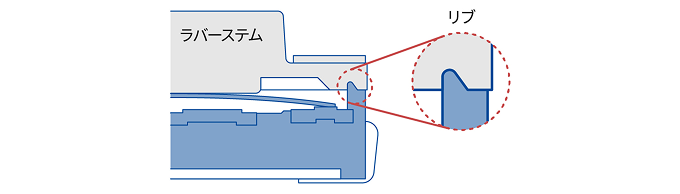

早速、試作サンプルを提供してもらい、既存筐体に組み込んで評価を実施しました。ラバーステムで接点内部を密閉する構造により、防塵性が大幅に向上。さらに、ラバーステムの弾性によって押下時の衝撃を吸収し、軽すぎず重すぎない作動力を実現。密閉構造と軽快な操作感を両立できました。

また、メタルドーム形状の最適化により従来比約3倍となる500万回の長寿命を達成しているため、これなら長期使用における信頼性を大幅に向上させることができます^※1。さらに、アルプスアルパインによる客先条件での寿命試験・環境試験の実施や、R社が評価した試作品の分析結果のフィードバックなど、細かな検証を重ねながら進められた手厚い技術サポートも大きな後押しとなりました。

その結果、評価試験では防塵・防水性能、押下感、耐久性のすべてで社内基準をクリア。粉塵環境下でのフィールドテストでも導通不良は一切発生せず、従来品で課題となっていた接点トラブルを解消できたのでした。
「これほど過酷な環境で導通不良が出ないとは思いませんでした。これなら現場でも安心して使えると確信し、迷わず採用を決めました」（N氏）

量産後も操作感の安定性が高く、スイッチ交換頻度の低減により保守工数やメンテナンスコストを大幅に削減。R社では本製品を今後の制御機器設計における標準部品のひとつとして位置づけました。また、長寿命化と高い信頼性を活かし、計測器や自動ドア制御盤など、他分野への展開も検討しています。

※1：従来比は当社（アルプスアルパイン株式会社）製品内での比較に基づく評価値です

この課題を解決した製品・ソリューション

タクトスイッチ®　長寿命/防塵防水タイプ
SKRABNE010 標準タイプ

外形	6.2 × 6.2mm
高さ	3.4mm
作動力	2.0N
耐久寿命	5,000,000回
性能	IP6X相当/IPX7
