利用电流纹波检测IC检测有刷直流电机的位置和负载电流

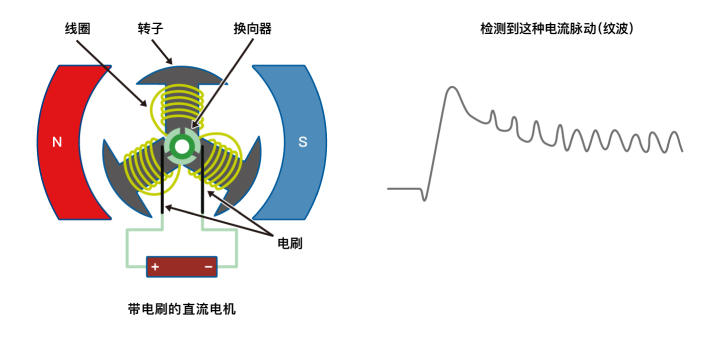

为了控制电机，通常使用磁传感器等来检测转数和旋转角度。相反，如果电机是带电刷的直流电机，则可以通过检测电刷的电流脉动（纹波）来检测转数和旋转角度。此外，还可以同时检测负载电流。
传统电机控制的课题
控制电机的常用方法是使用磁传感器或类似装置检测电机上磁铁的磁场。
然而，这种方法存在以下问题。
- ・安装磁铁和磁传感器需要电路板和线束等分立元件，而且需要空间。
- ・磁传感器需要靠近电机，以便检测磁铁的磁场。
解决方案
由于目标电机是带电刷的直流电机，因此使用了阿尔卑斯阿尔派的电流纹波检测IC来检测电流纹波，从而取代磁传感器检测旋转周期、转速和转数。同时，还可以代替电流传感器检测负载电流。
应用效果

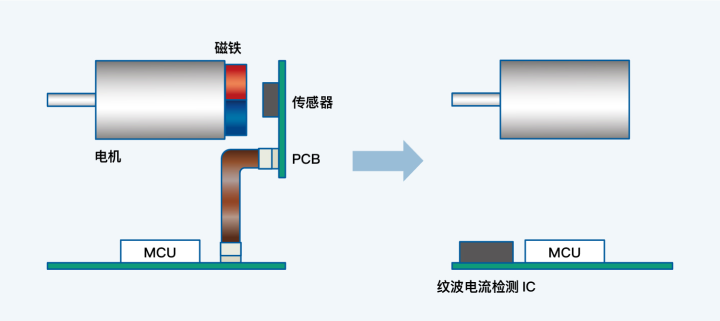

- 减少零件数量
-
可以减少磁传感器及其PCB板、线束和磁铁等分立元件。
- 节省空间
-
随着电机附近零件数量的减少，节省了空间。
- 轻量化
-
通过减少零件和电缆数量，实现轻量化。
- 零件摆放的灵活性
-
电流纹波检测IC可以安装在 MCU 板上等，无需安装在电机附近，提高设计自由度。
