TACT Switch™（轻触开关）产品规格书的解读

阿尔卑斯阿尔派的TACT Switch™ 在其主页上发布的所有产品均可下载产品规格书。本次，我们将对产品规格书中所规定的主要规格的含义进行解说。

额定值

规定了可使用的电压值和电流值的范围。请在规定范围内的电压、电流下进行使用。
使用时，请注意电压值和电流值都不要超过最大额定值，也不要低于最小额定值。

电性能

接触电阻

接触电阻是指开关在ON状态下的电阻值。如果该电阻值在较低状态下保持稳定的话，那么设备就能正常运行。它规定了在规定的试验条件下的保证值。

绝缘电阻

绝缘电阻是指开关在OFF状态下电流难以通过的程度（绝缘性）。它规定了在规定的试验条件下通常为100MΩ以上。

耐电压

耐电压是指开关在OFF状态下能够承受（无绝缘破坏）的电压值。

跳动

跳动是指开关在ON或OFF状态时瞬间性产生的接触不稳定状态，如果该状态持续时间较长，就会损害所搭载设备的正常操作。跳动规定通常为10msec以下。
这与通过检测开关等保持ON或OFF状态时因振动等而产生的颤动不同。

机械性能

动作力　：
开启开关所需的负荷
行程　　：
对开关施加一定力时移动的距离
恢复力　：
开关恢复原状的力

详情请点击此处

止动结构强度

一般是指人按下开关（静负载）时能够保证性能的负载*。

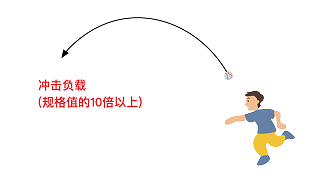

由于是静负载，因此与物体掉落到开关上或将开关朝下并掉落装置时受到的冲击负载不同。例如，时速30～40km的棒球击中开关时，会受到规格值的10倍以上的冲击负荷。

压杆拔出强度

与止动器强度相反，这是指拉动开关压杆时能够保证性能的负荷*。

* 即使稍微超过规格值也不会立即导致破坏，但无法保证性能。

耐环境性能

耐寒性能
耐热性能
耐湿性能
温度循环

能够承受何种程度的环境。在规定的试验条件下能够保证规格值。

耐久性能

操作寿命

规定的试验条件下，进行重复操作后，可保证规定性能的操作次数。
与耐久年限不同。关于耐久年限请点击此处

耐振性能

开关能够保证规格值的振动。

耐冲击性

对开关施加规定的冲击（加速度）时能够保证的规格值。

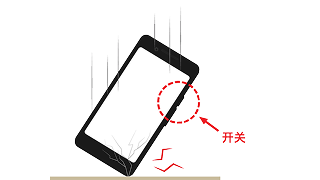

这并不是直接施加于开关的冲击负荷。如图所示，是指搭载了TACT Switch的设备掉落时能否承受冲击的规格。

除上述以外，考虑到TACT Switch™ 的使用方式，还些保证了以下的规格。

需要防尘、防水使用的相关

防尘性能
防水性能

在规定的试验条件下能够保证一定的性能。

符合IP等级的规定

保护结构

在规定的防尘、防水试验条件下满足IP等级（相当于IP6X、IPX7/X8）。
相当于IP6X、IPX7/X8的TACT Switch™ 请点击此处

像洗衣机等除了耐水性之外还有其他耐性的需求

耐盐水性能
耐药品性能

在规定的试验条件下能够保证一定的性能。

像汽车等需要耐气体的特性

耐硫化气体性能
耐亚硫酸气体性能

在规定的试验条件下能够保证一定的性能。

焊接条件

根据TACT Switch™ 的安装类型规定的焊接条件。

使用时的注意事项

记载了其他使用上的注意事项。

TACT Switch™ 的产品规格书可从主页的各产品页面下载。
TACT Switch™ 的主页请点击此处

阿尔卑斯阿尔派的其他TACT Switch™ 的基本信息也可从此处下载。
