在恶劣环境下使用的检测开关当然需要具有较高的可靠性*，如果还需要较高的安全性，就可以通过在开关内部内置电阻来识别各种故障，判断是开关处于OFF状态还是电路发生了断线，是处于ON状态还是发生了短路。
＊检测开关的可靠性请点击这里
电阻内置型检测开关的结构和功能

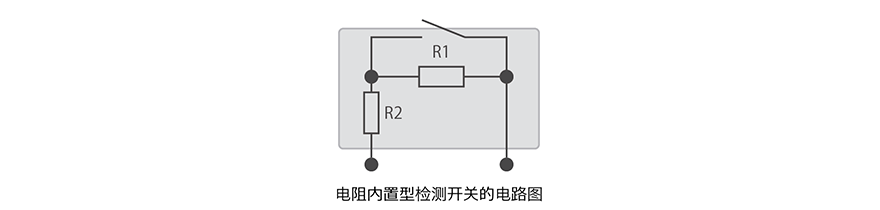

电阻内置型检测开关，顾名思义就是在开关电路内放入了电阻。
传统的检测开关，无法判断是开关处于OFF状态，还是电路发生了断线（与之相反的短路也同样无法判断）。 为此，可以在开关电路内连接电阻，改变开关处于OFF时以及电路断线（或处于ON时以及电路发生短路）时的输出电压，从而识别其差异。
| 开关OFF | 开关ON | 断线 | 短路 | 输出波形 | |
|---|---|---|---|---|---|
| 通常的开关 (无电阻) |
 |
 |
 |
 |
 |
| 电阻内置型 开关 |
 |
 |
 |
 |
 |

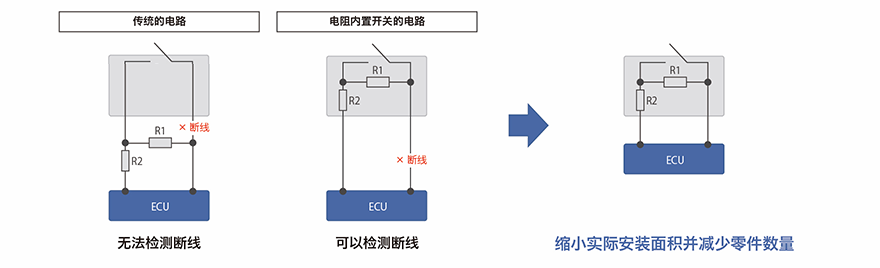

此前，我们也曾经通过在开关外部电路中配置电阻，以达到检测电路断线和短路的目的，但是，此种方式无法识别发生在开关与电阻之间的断线和短路。而且还需要实际安装面积。电阻内置型开关将电阻置于检测开关内，因此可以缩小实际安装面积并减少零件数量。
电阻内置型检测开关的种类
| 系列 |  |
 |
|
| 本体尺寸 | 8.3×5.3×7.3mm 行业最小级 | 13.3×5.3×7.0mm | |
| 贴片电阻规格 | 贴片电阻尺寸 | 1608(1.6W×0.8Lmm) | |
| 贴片电阻值公差(%) | ±1% (standard) | ||
| 贴片电阻额定功率 | Max. 0.33W | ||
| 电路图 |  |
||
| 贴片电阻搭载数量 | 2 pcs | ||
| 端子形状 | For PC | - | |
| 压入(标准型) | 压入(标准型) | ||
| 压入(短型) | - | ||
产品编号根据R1、R2的电阻值确定。
电阻的电阻值和操作部形状等可以提供单独对应，如有需要请联系本公司的营业窗口。
营业窗口请点击这里
电阻内置型检测开关的用途示例
在恶劣环境下使用检测开关的不仅是汽车。
洗碗机
洗衣机
吸尘器
电动工具
此外，还有一些对安全性要求更高的应用实例。
电动滑板车
智能仪表
智能锁
设备机械
详细情况请参阅这里
除电阻内置型检测开关以外，阿尔卑斯阿尔派还备有种类丰富的检测开关产品。
