磁式传感器是指检测磁场状态并将其转换为电信号的零部件。
磁式传感器的种类很多，具有代表性的是霍尔传感器和MR传感器。
正如字面所述，利用霍尔效应的即霍尔传感器，利用磁阻（MR）效应的即MR传感器。

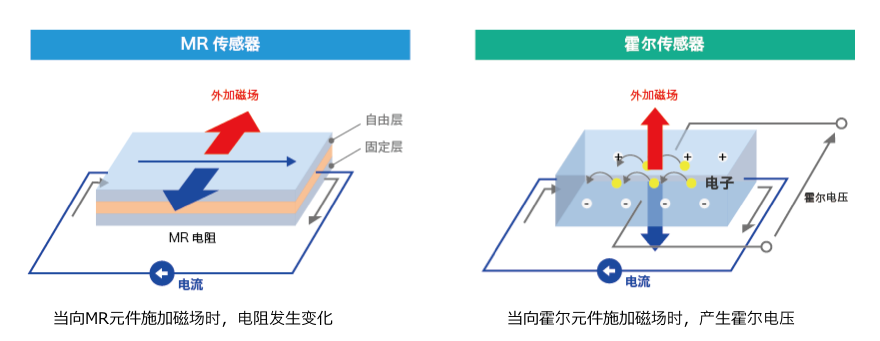

霍尔效应是指当向霍尔元件施加磁场时，产生霍尔电压；磁阻效应是指当向MR元件施加磁场时，元件的电阻发生变化。
本公司的磁式传感器为MR传感器。
利用霍尔元件和MR元件的特性，将磁场变化转变为电信号的，称为相应的磁式传感器。
霍尔传感器和MR传感器的区别

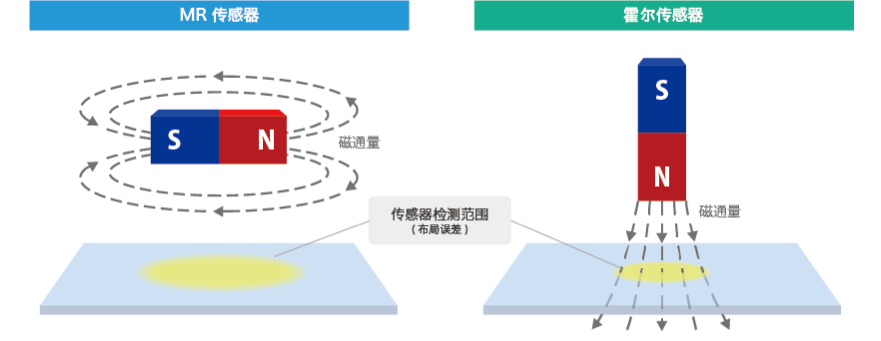

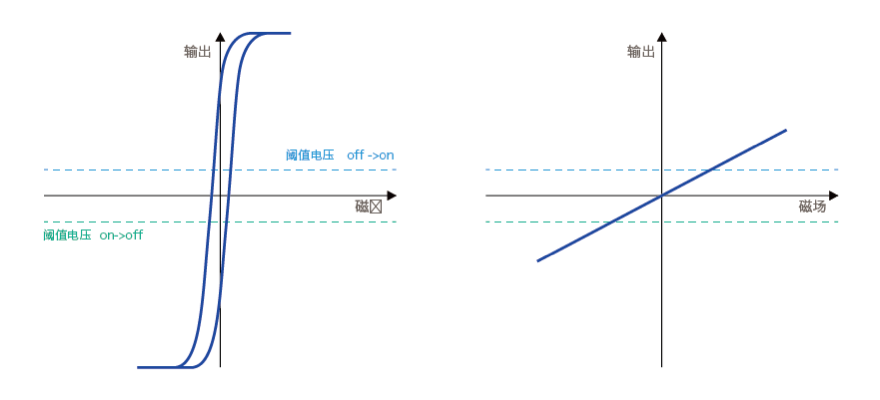

相对来说，霍尔传感器检测垂直磁场的强度，而MR传感器检测水平磁场的角度。
因此，一般来说MR传感器具有更广泛的检测范围，还可吸收布局误差。
此外，本公司MR传感器的输出值是霍尔传感器的10倍以上，因此S/N比非常优异。
本公司磁式开关的结构

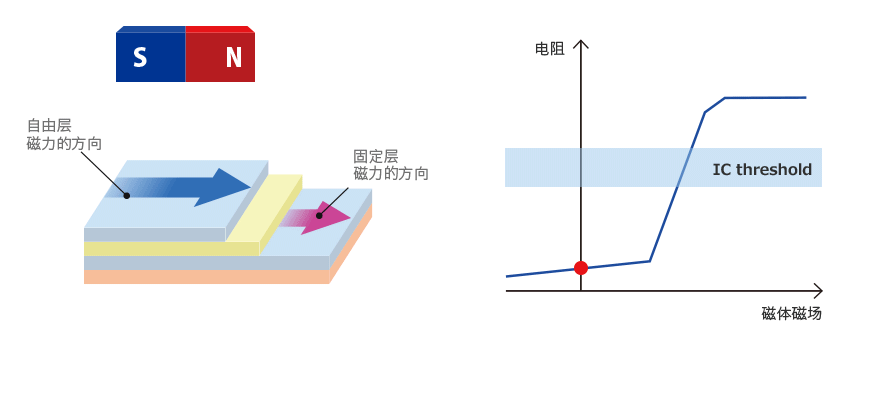

利用上述MR传感器的特性，与磁铁相结合的开关为磁式开关。
本公司磁式开关的特点

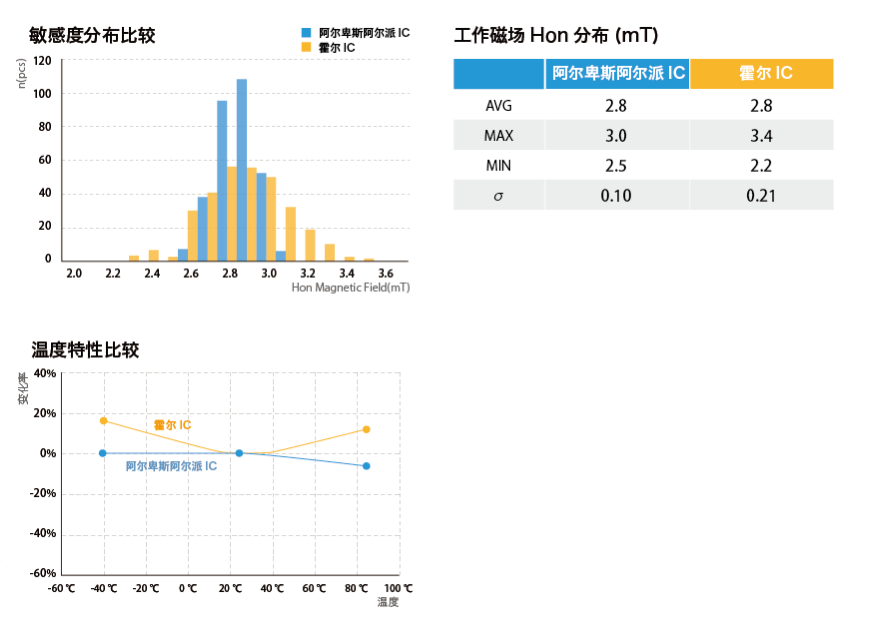

除了上述检测范围和S/N比以外，本公司的磁式开关比霍尔传感器的灵敏度更均衡，对温度变化也稳定。
本公司磁式开关的型号
根据不同安装方法(尺寸)、驱动电压和输出类型不同，本公司供应各种型号的磁式开关。
| 产品编号 | 外观 | 尺寸 | 驱动电压 | 工作磁场 | 输出 |
|---|---|---|---|---|---|
| HGDESM013A |  |
1.3×0.9×0.525 | Typ. 1.8V (1.6 min. to 3.6V max.) |
1.3mT | 单极1输出 |
| HGDEPM013A | 双极1输出 | ||||
| HGDEDM013A | 双极2输出 | ||||
| HGDESM023A | 2.0mT | 双极1输出 | |||
| HGDESM033A | 3.0mT | 双极2输出 | |||
| HGDEST021B |  |
2.9×2.8×1.1 | 2.0mT | 单极1输出 | |
| HGDEPT021B | 双极1输出 | ||||
| HGDFST021B | Typ. 5V (4.5 min. to 5.5V max.) |
单极1输出 | |||
| HGDFPT021B | 双极1输出 |

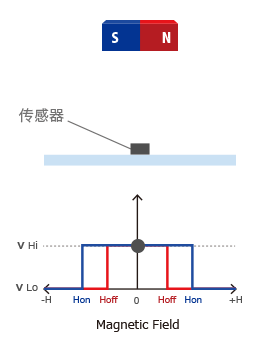

单极1输出
双极1输出

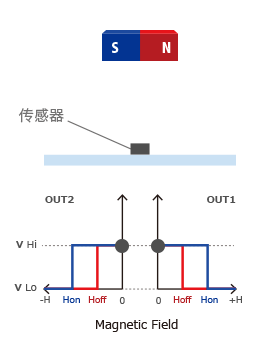

双极2输出
此次介绍了MR传感器作为开关使用的情况，下次将进一步介绍应用MR传感器的示例。
