上次介绍了本公司应用磁式传感器的磁式开关。
此次为您介绍将磁式传感器用作编码器的情况。

编码器型磁式传感器的结构

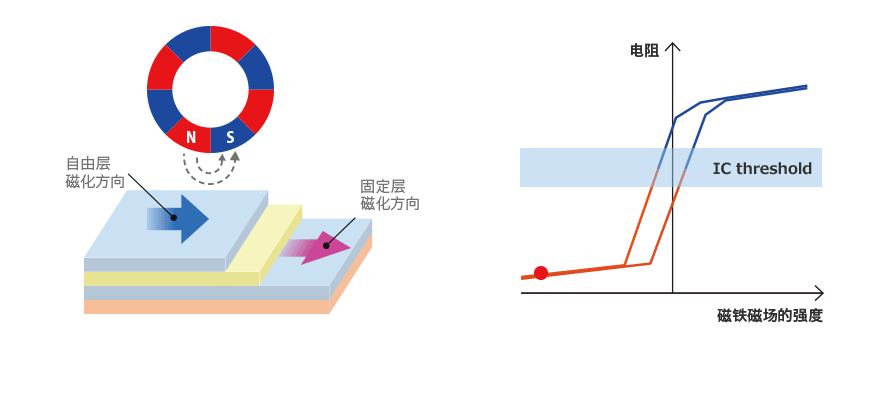

基本工作原理和磁式开关相同，将磁场变化转变为电阻，再将其转换为电压，并以脉冲信号的形式进行数字输出。

二合一无间距编码器型

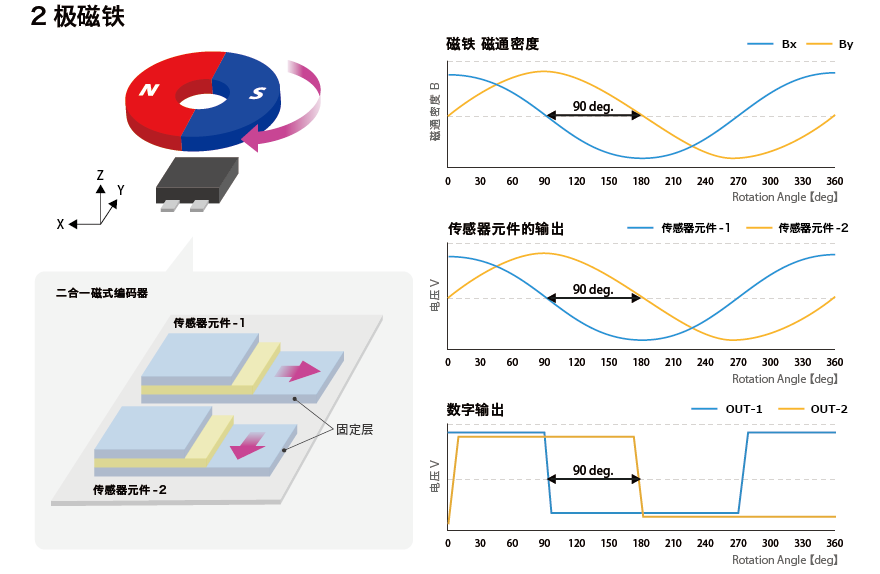

本公司的磁式编码器采用二合一型(一个传感器封装件中包含2个MR传感器元件)，通过将2个传感器元件设置在同一灵敏度的0deg和90deg中，可实现在任何间距的磁场均可随时输出具有90deg位相差的2相信号。

编码器型磁式传感器的特点

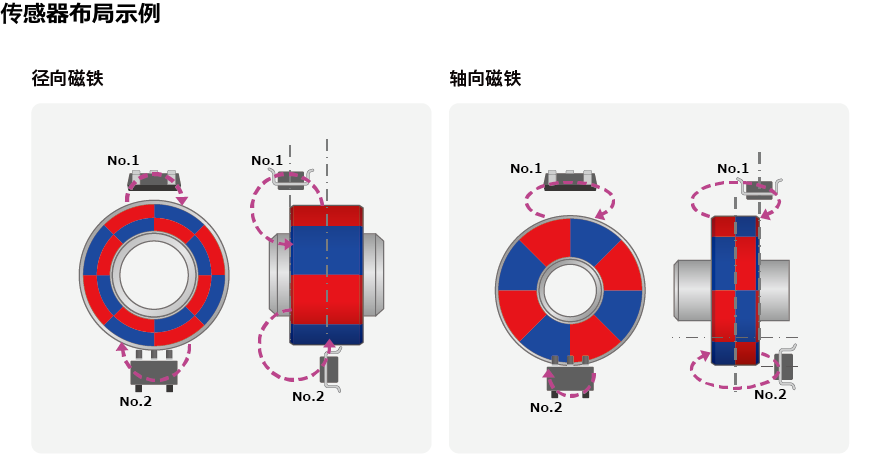

由于本公司的编码器型磁式传感器是无间距的，所以即使改变磁铁的极数也无需变更布局。
再加上随时都在检测具有90deg位相差的磁场，因此传感器布局的灵活性和设计自由度也有相应提高。

此次介绍了磁式传感器作为编码器使用的情形，下次将介绍应用于角度传感器的示例。
