上次介绍了本公司应用磁式传感器的编码器。
此次为您介绍将磁式传感器用作角度传感器的情况。

磁式角度传感器的工作原理

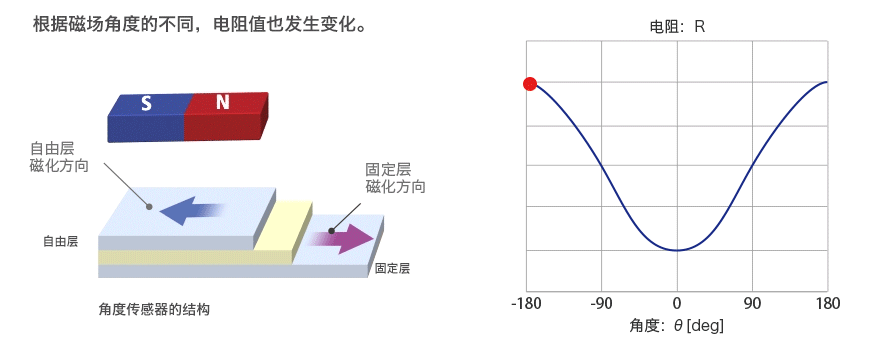

基本工作原理与编码器型相同，将磁场的变化转换成电阻，再将其转换为电压进行模拟输出。

磁式角度传感器的输出

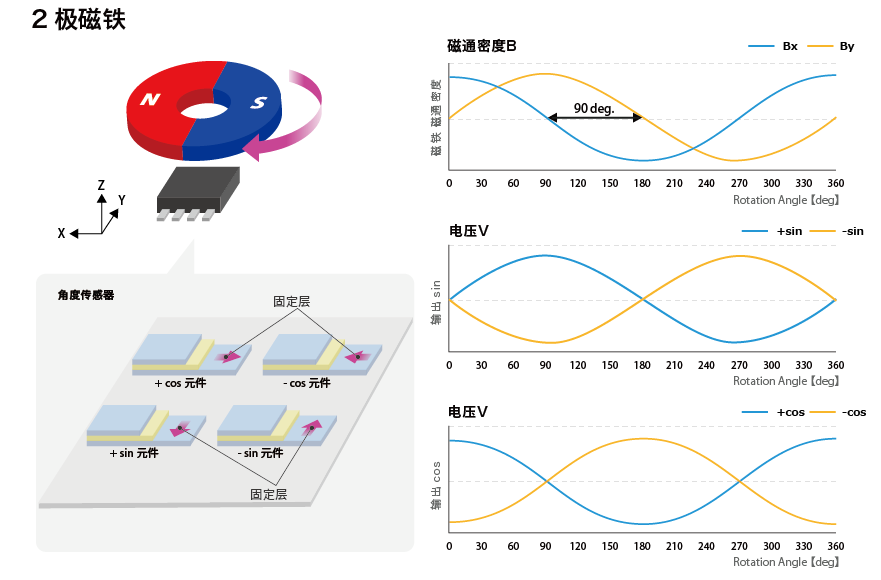

本公司的磁式角度传感器在一个封装件中配置有4个MR传感器元件，这4个传感器元件输出位相差为90deg的2相信号。分别是+sin, -sin, +cos, -cos 这4个信号。

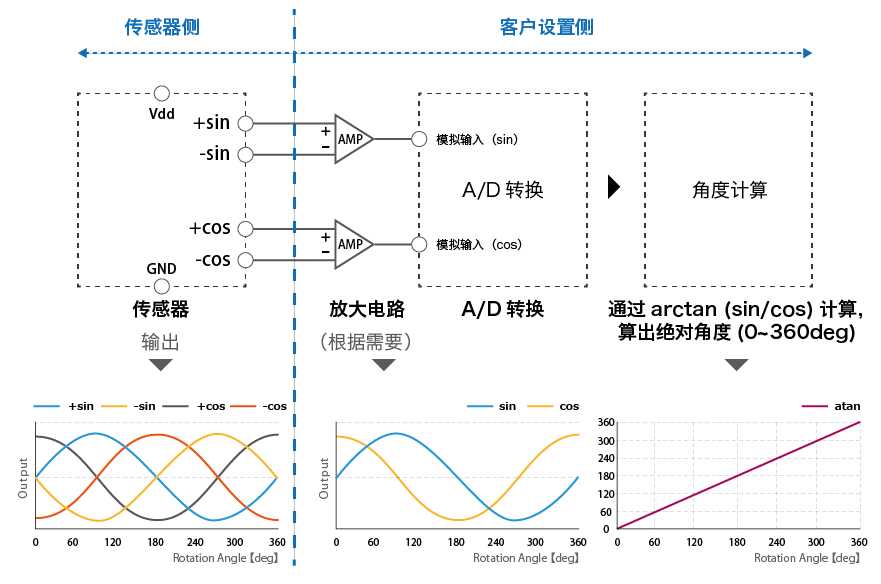

将从上述传感器中输出的+sin, -sin, +cos, -cos 这4个信号根据需求在客户设置侧增强。根据sin/cos计算，信号仅取决于磁场角度，不受磁场强度影响。通过arctan(sin/cos)计算，可算出绝对角度。

本公司磁式角度传感器的特点

实现灵活布局

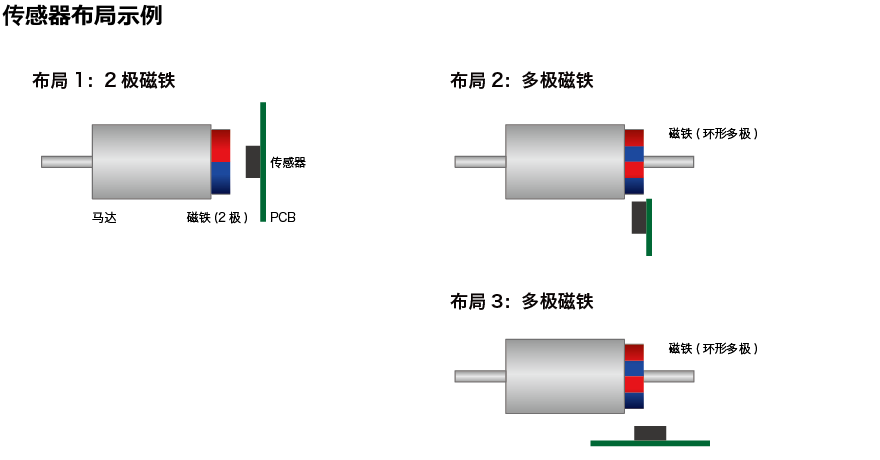

本公司的磁式角度传感器和编码器型一样，传感器布局具有高度灵活性且提高了设计自由度。因此，更容易配置多个传感器，即使1个出现故障，其他的还可以正常运作，从而可以确保更高的可靠性。

实现高效、高精度控制

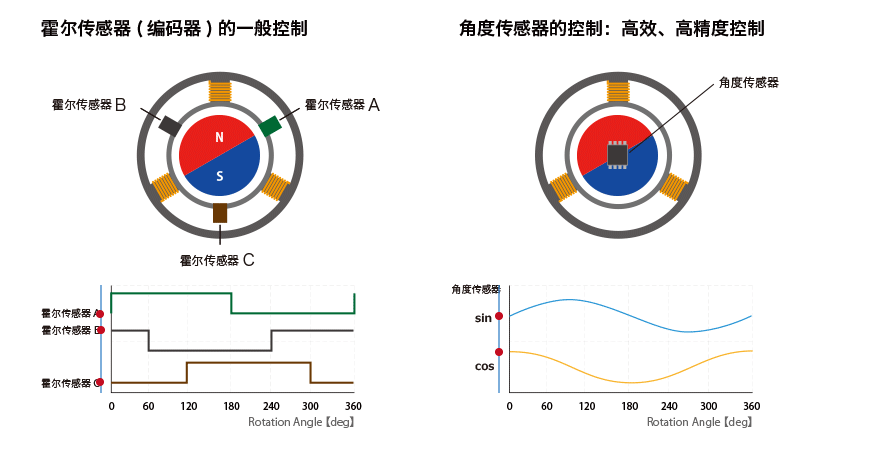

霍尔传感器（编码器）通常需要3个角度传感器，而本公司的磁式传感器只需1个传感器即可检测出线性旋转角度，实现马达的高效、高精度控制。

目前为止，我们分3次介绍了本公司磁式传感器的用途，即：磁式开关、编码器、角度传感器。
除磁式传感器外，本公司还供应各种传感器。
