HAPTIC Reactor
Heavy Type / U Type

随着智能手机的诞生，触摸面板操作呈现出爆发性增长，运用分层结构的应用软件，可将多种多样的功能集成于一体，不仅用于移动设备，现在已广泛扩展至车载及工业设备。

但是，之前作为主流的机械开关是通过点击感向操作人员进行操作完成的反馈，而触摸面板是通过画面切换和声音进行反馈，可能会因为操作人员的状况而难以传递反馈。因此阿尔卑斯阿尔派作为开关制造商，开发了在触摸操作中也适合触觉反馈(HAPTICs)的HAPTIC Reactor。

然而，移动设备与车载及工业设备的设备尺寸和使用环境都有所不同，因此需要有更强振动力的器件来实现触觉反馈。

HAPTIC Reactor Heavy Type以强劲干脆的振动，为车载及工业设备提供触摸操作反馈。

此外，新开发的 HAPTIC Reactor U Type是 HAPTIC Reactor Heavy Type的紧凑型版本。因此，它不仅可以安装在车载设备上，还可以安装在多种设备上。

HAPTIC Reactor Heavy Type / U Type的基本动作原理

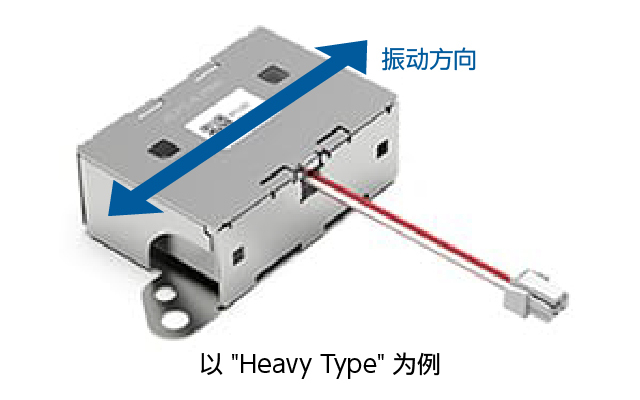

HAPTIC Reactor Heavy Type / U Type设置在触摸面板的背面，朝面板的水平方向施加振动。据说人类指尖的感觉器官有产生错觉的性质，会对水平方向的位移产生凹凸感(侧向力进给现象)，通过手指的接触，会有按压机械开关一般的点击感。

使用电磁力和内部结构的简图，对HAPTIC Reactor Heavy Type / U Type的振动原理进行说明。

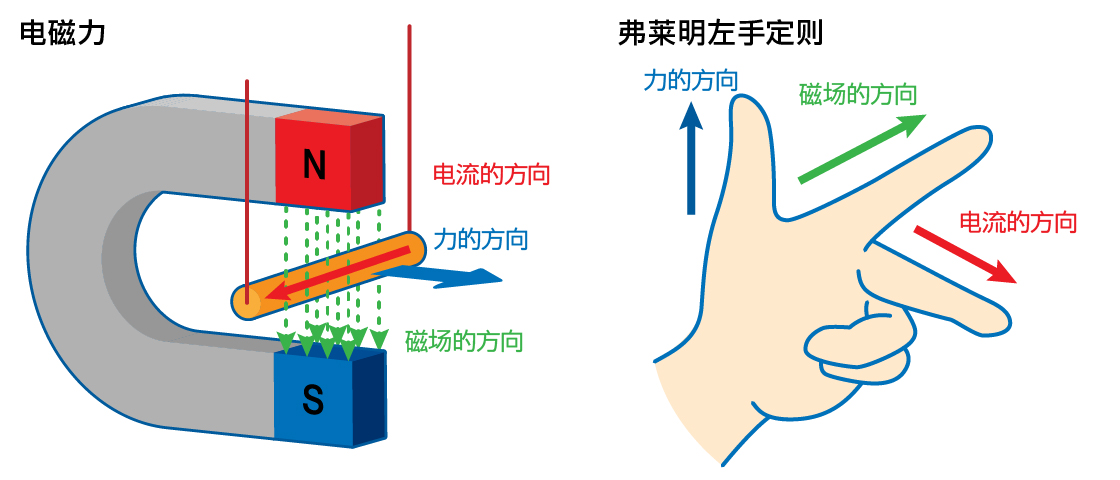

将导体置于磁场中并通入电流，就会产生电磁力，与磁场和电流分别成正交方向的力作用在导体上。力的方向标示按照弗莱明左手定则(下图)。

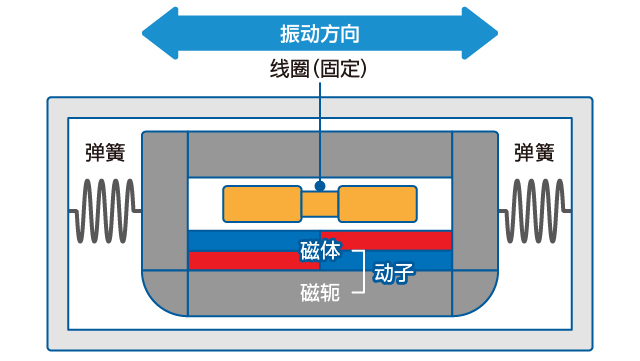

STEP 1

动子受弹簧的弹性支撑，线圈固定不动。

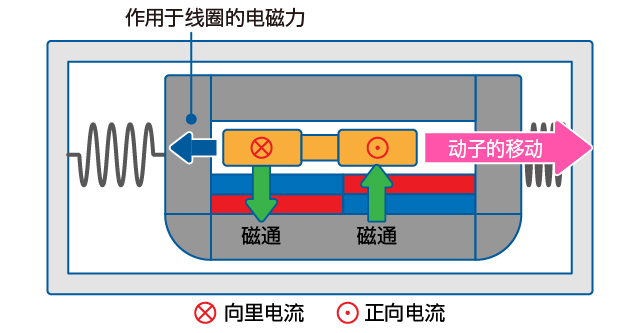

STEP 2

电流朝右图方向通入线圈，就会产生电磁力。但是，由于线圈固定且磁体受弹簧的弹性支撑，因此受反作用力，动子朝弗莱明左手定则的反方向（右）移动。

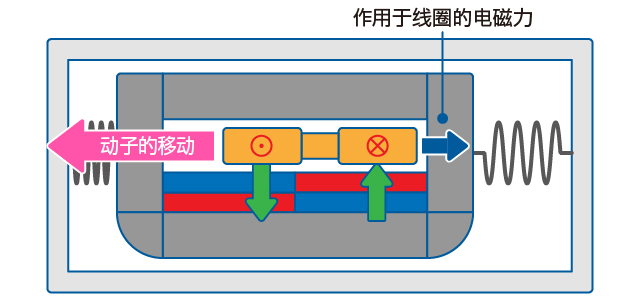

STEP 3

朝STEP 2的反方向通入电流，动子会向左移动。

通过重复STEP2和STEP3，动子重复左右移动，会产生水平方向的振动。

HAPTIC Reactor Heavy Type通过磁路结构等改进，可产生15G^*的振动力，是我公司旧款Hybrid Tough Type 的5倍。

* 驱动电压6Vp-p(20个正弦波)

请通过视频了解振动力。用1台HAPTIC Reactor Heavy Type向水面和聚苯乙烯泡沫粒子传递振动。可以看到振动传递至整个表面。

HAPTIC Reactor Heavy Type / U Type与竞争产品反馈器件的对比结果如下。HAPTIC Reactor Heavy Type的特点在于利用谐振的振动强度和贴装性优异。

新开发的 HAPTIC Reactor U Type也将在尺寸和振动力之间取得平衡。

	HAPTIC Reactor Heavy Type	HAPTIC Reactor U Type	SOLENOID	ERM	压电
示意图
尺寸	★★	★★★	★	★★	★★★
驱动电压	★★	★★	★★	★★	★
振动强度	★★★★	★★★	★★	★★	★★
响应性	★★	★★	★★★	★	★★★
消耗电力	★★★	★★★	★	★	★★
表现力	★	★	★	★	★★★
贴装性	★★★	★★★	★★	★★	★
特征	利用谐振的高效率振动强大的振动力贴装简便谐振点以外的振动减弱	利用谐振的高效率振动尺寸小贴装简便谐振点以外的振动减弱	响应性好尺寸大需要设法贴装	驱动简便振动强度和频率独立无法控制（取决于转速）	薄卓越的响应性能实现细腻的表现易坏需要高电压

ERM（＝Eccentric Rotating Mass，偏心马达）：驱动转子旋转，通过离心力产生振动
压电（＝压电元件）：使用通过施加压电产生变形的陶瓷材料
