产品FAQ (常见问题)

编码器
端子或框架采用扭结成型,插入印制电路板孔中,然后将开关固定以防松脱的结构。
・手工焊
使用电烙铁,人工进行锡焊的方法。
・浸焊
采用在熔融的流动焊锡中通过的方式进行锡焊的方法。
・回流焊
是表面贴装用锡焊方法之中,不采用熔融焊锡,而是采用焊锡膏等对电路板和整个元件进行加热、锡焊的方法。
将操作轴的旋转量或移动量转成电信号,经过数字化处理后输出。
输出形式分为绝对式和增量式。
信号检出方式有采用机械性电器触点的接触式,以及采用光学和磁性的非接触式,阿尔卑斯阿尔派主要生产由滑动触点和模式开关构成的接触式机型。

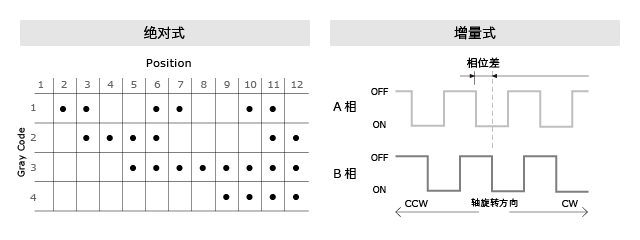

・绝对式
是按操作轴的转角或移动位置来分配不同的编码(符号),根据绝对位置,输出对应的编码信号的方式。
旋转式编码器主要采用一种叫“格雷码”的编码方式,表示操作轴的当前位置。
・增量式
是通过操作轴的旋转或移动操作,在不同的输出时机(带有相位差)输出多种脉冲的方式。
会根据操作轴的位移量输出脉冲,根据各相的输出时机来识别转向。

・旋转扭矩是指进行操作轴旋转所需要的扭矩。
・在编码器、变阻器的动作中途设置的有点击感的机构,叫做棘爪。使用带棘爪的编码器和变阻器,进行操作轴旋转所需要的扭矩叫做棘爪扭矩。

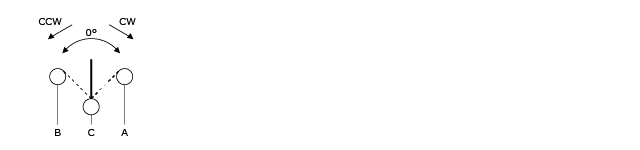

是旋转型开关,将轴朝某一方向转时,开关导通,松手后轴复位至中心,开关切端。

在绝对式编码器中,将位置数称为最大率;在增量式编码器中,将每转1圈产生的脉冲数作为最大分辨率。
是指沿操作轴的轴线方向施加荷载时,可承受的最大力。
・绝缘电阻是用电阻值来表示端子(带电部)与主体或操作轴之间的绝缘性。
・耐电压是指对端子(带电部)与本体或操作轴之间加载电压时、不会发生绝缘破坏,在一定时间内可承受电压的最大值。
・平轴
将键压入后使用,最普通的轴形状。
・花键轴
将键压入后使用,外圈形成规则山峰的轴形状。
・槽轴
将键压入或侧面用螺钉使用的轴形状。
