阿尔卑斯阿尔派的
消色差透镜

阿尔卑斯阿尔派长年以来一直致力于透镜开发生产，特别是用于光通信的非球面透镜，我们拥有很高的市场份额，但我们也在为其他市场开发非球面透镜。
这次，我们将介绍业界最小的消色差透镜（Achromatic Lens）。

消色差透镜的原理

消色差透镜实际上并不会消除掉颜色而使它们变成单色。之所以这样称呼，是因为在翻译英语“achromat”（“a”=否定+“chromat”=颜色）时，它被翻译为“achromat”，但被消除的是“色差”，而不是“颜色”。
如您所知，光有蓝色、绿色、红色等“颜色”。每种颜色都有自己的波长和不同的折射率（如图1）。这就是为什么您可以使用棱镜来分离颜色的原因。例如，长波长的红色折射不大，相反，短波长的蓝色折射很大。因此，当光线通过普通凸透镜时，焦点位置与图2所示不同。这称为色差。

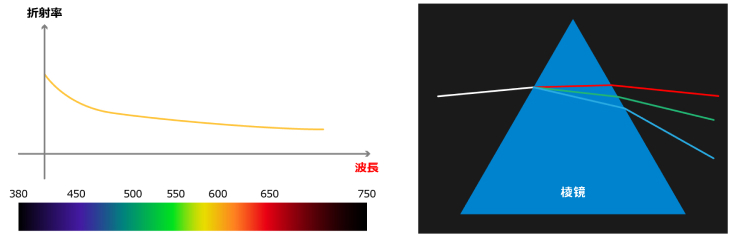

如图1

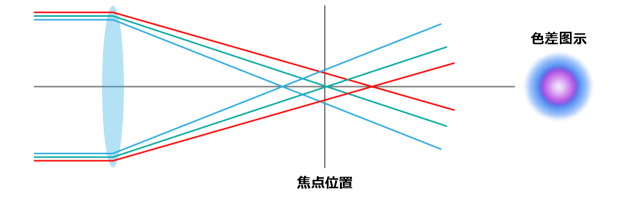

如图2

为了补正这种色差，使用了结合凹透镜和凸透镜的消色差透镜（如图3）。

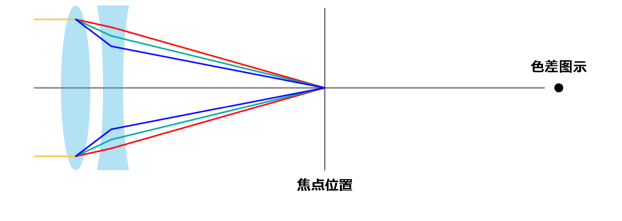

如图3

※ 除轴向色差外，色差还有放大倍率色差，单色像差有包括球面像差在内的五种像差。

阿尔卑斯阿尔派的消色差透镜

消色差透镜解决色差问题本身是一种已知的技术。阿尔卑斯阿尔派利用多年来积累的高精度玻璃成型和玻璃接合技术，实现Φ2mm超小型的非球面消色差透镜

Φ2mm+2mm 消色差透镜

概要规格(弊司型號:FLKWMSMD2A)
対応波長	440nm～660nm
有效径(約為光斑直径)	准直侧 Φ1.4mm(有效NA内)
有效NA	0.172(全角約19.8°、半角約9.9°）
透镜直径	Φ1.5mm
焦点距離	4mm（＠587.6nｍ）
W.D.	2.85ｍｍ（調整前提下）
外径尺寸	Φ2mm × t 1.57mm

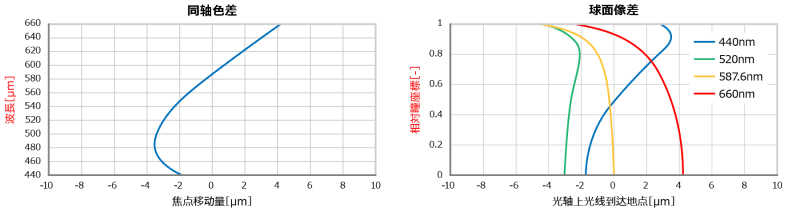

非球面接合除了可以消除色差外，还可以校正球面像差

如果比较补正和没有补正，您可以看到右侧没有消色差透镜的图像是偏红的。

此外，我们目前正在开发业界最小的Φ1mm（圆形）+□1mm（方形）消色差透镜。通过这种方式，我们的玻璃粘合/调芯技术使我们能够在小型化之外
还可以对各种外部不同形状进行黏合，并且可以依据客户的要求，例如形状，光源高度，光程长度，封装尺寸等灵活的对应。

Φ1mm+□1mm 消色差透镜

目标规格
対応波長	440nm～660nm
有效径(約為光斑直径)	准直侧 Φ0.8mm（有效NA内）
有效NA	0.316（全角約36.8°、半角約18.4°）
透镜直径	Φ0.83mm
焦点距離	1.2mm（＠520nｍ）
W.D.	0.546ｍｍ（調整前提下）
外径尺寸	□1.0mm × t 0.98mm

敝司的Φ2mm和□1mm消色差透镜和和0.5mm自动铅笔笔芯比较。
请感受它的实际大小。

阿尔卑斯阿尔派的消色差透镜的应用实例

实现小型化、轻量化的透镜可适用于各式各样的应用

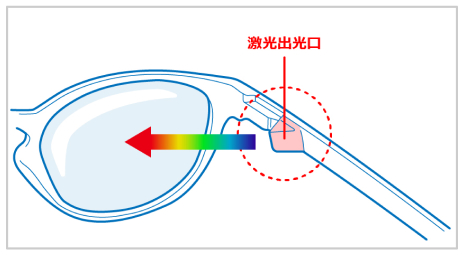

以AR眼镜为例。
通过将我们的消色差透镜和准直透镜与超小型RGB激光光源进行結合，可以在AR眼镜中看到清晰的影像

其他还有包括小型移动式投影仪等等各式各样满足小型化和轻量化的需求
