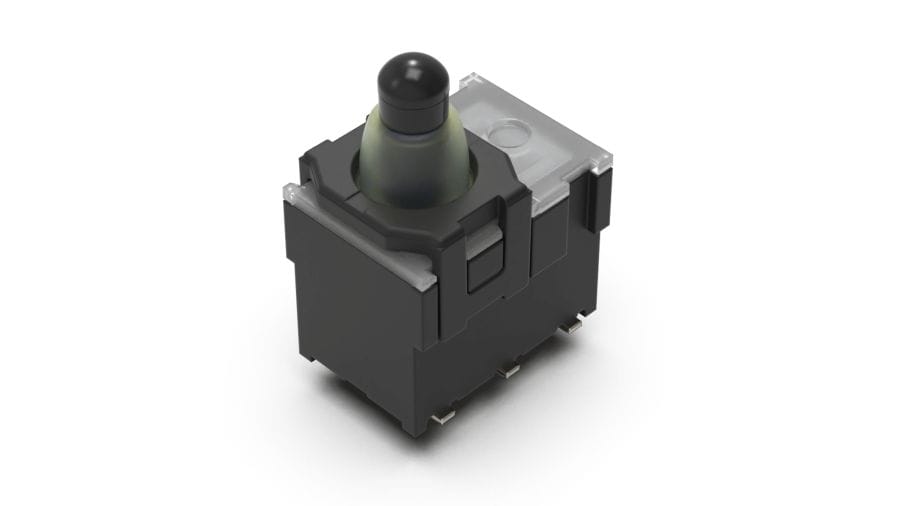

基本信息
- 切换时限
- Non shorting
- 操作部形状
- Push
- 端子形状
- For PC board (Reflow)
- 动作力
- 1.8N max.
- 尺寸(W×D×H)
- 6.3×8.5×7.0 mm
规格
- 使用温度范围
- -40℃ to +90℃
- 最大额定/最小额定（电阻负载）
- 50mA 18V DC/50μA 5V DC
- 电性能
- 接触电阻（初期/寿命后）
- 75mΩ max./2Ω max.
- 绝缘电阻
- 100MΩ min. 250V DC
- 耐电压
- 250V AC for 1 minute
- 机械性能
- 端子强度
- 5±1N for 10±1S
- 操作部强度
- 20N
- 耐久性能
- 无负载寿命
- 300,000 cycles 2Ω max.
- 负载寿命（最大额定负载）
- 300,000 cycles 2Ω max.
- 耐环境性能
- 耐寒性能
- -40℃ 500h
- 耐热性能
- 90℃ 500h
- 耐湿性能
- 60℃, 90 to 95%RH 500h
- 最小订货单位(pcs.)
- 日本
- 400
- 出口
- 1,600

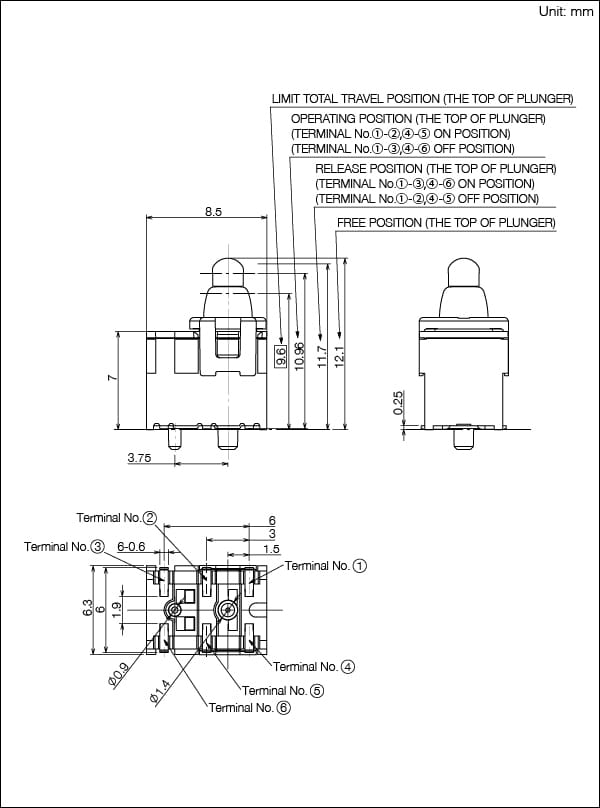

外形图

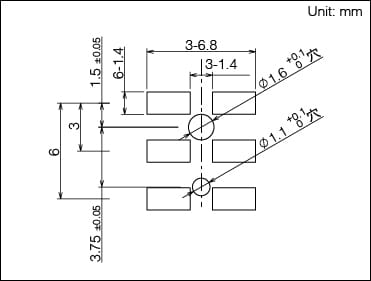

焊接处尺寸图
电路图
包装规格
载带
- 梱包数(pcs.)
-
- 1卷
- 400
- 1箱/日本
- 800
- 1箱/出口包装
- 1,600
- 载带宽度(mm)
- 25.4
- 出口包装箱尺寸(mm)
- 428 x 413 x 172
焊接条件
回流方式的参考举例
- 加热方式
远红外线加热的上下加热方式。 - 温度测量方式用
φ0.1～φ0.2的CA(K)或CC(T)进行测量。在焊接的连接部位置(铜箔面)测量，固定方式使用耐热载带。 - 温度分布
| A(℃) 3s max. |
B(℃) | C(s) | D(℃) | E(℃) | F(s) |
|---|---|---|---|---|---|
| 250 | 230 | 40 | 180 | 150 | 120 |
(1) 上述条件 , 为印刷电路板的零部品表面的温度。根据电路板的材质 , 大小 , 厚度等 , 电路板温度和开关表面温度会有很大的不同 , 关于开关表面温度，也请在上述条件内使用。
(2) 根据贴面焊槽的种类 , 条件不同结果不同 , 请事先充分进行确认之后使用。
手工焊接方式的参考举例
- 焊接温度
- 350±5℃
- 焊接时间
- 3s max.
表示本系列共通的注释
- 本网站上的产品信息为粗略规格。请在使用前交换正式交付规格。
- 本产品不能在水中使用(防尘 / 防水性能符合 符合 IP6K7，但端子部除外 )。
- 关于载带品的试制数量，请以最小订货单位（1卷，1箱）的N倍订货。
- 本系列产品也可以用于车载。
的使用温度范围设定虽然比通常的大，但是请在使用时仔细确认正式的技术规格书。
