基本信息
- 切换时限
- Non shorting
- 全行程
- 3.8mm
- 动作力
- 4.17±0.74N
- 安装方法
- PC board
- 电路数
- 1
- 接点数
- 2
- 动作
- Alternate
- 端子形状
- For PC board
- 尺寸(W×D×H)
- 18.0×14.0×7.27mm
规格
- 使用温度范围
- -40℃ to +95℃
- 最大额定/最小额定（电阻负载）
- 2A 14.5V DC/ -
- 电性能
- 接触电阻(初期/寿命后)
- 100mΩ max./100mΩ max.
- 绝缘电阻
- 3MΩ min. 500V DC
- 耐电压
- 100V AC for 1 minute
- 机械性能
- 操作部强度
- 操作方向
- 90N
- 耐久性能
- 负载寿命（最大额定负载）
- 30,000 cycles 100mΩ max.
- 耐环境性能
- 耐寒性能
- -40℃ 96h
- 耐热性能
- 105℃ 192h
- 耐湿性能
- 40℃, 90 to 95%RH 96h
- 最小订货单位(pcs.)
- 日本
- 280
- 出口
- 1,120

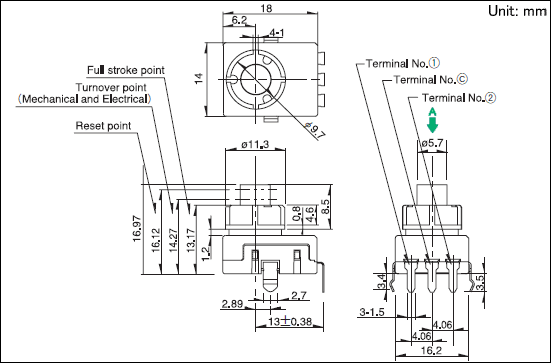

外形图
安装孔尺寸图
自A方向看
电路图
发货时的接点位置，可为(1)，(2)的任何一个。
包装规格
托盘
- 包装数(pcs.)
-
- 1箱/日本
- 280
- 1箱/出口包装
- 1,120
- 出口包装箱尺寸(mm)
- 555×375×223
焊接条件
浸焊方式的参考举例
- 项目
-
- 预热温度
- -
- 预热温度时间
- -
- 浸焊
-
- 焊接温度
- 260±5℃
- 焊接浸渍时间
- 10±1s
手工焊接方式的参考举例
- 焊接温度
- 350±10℃
- 焊接时间
- 3±0.5s
表示本系列共通的注释
- 本网站上的产品信息为粗略规格。请在使用前交换正式交付规格。
- 请以最小订购单位的N(整数）倍来订货。
- 本系列产品也可以用于车载。
的使用温度范围设定虽然比通常的大，但是请在使用时仔细确认正式的技术规格书。
