基本信息
- 操作轴数
- 1轴
- 轴材质
- 树脂
- 型
- Surface mount
- 动作力
- 4方向
- 1.2N
- 中心按动
- 2.4N
- 行程
- 4方向
- 0.25mm
- 中心按动
- 0.15mm
- 操作寿命(5mA 5V DC)
- 200,000 cycles 各方向
- 初期接触电阻
- 500mΩ max.
- 导向突起
- 有
- 尺寸(W×D×H)
- 6.45×6.4×4mm
规格
- 使用温度范围
- -20℃ to +70℃
- 最大额定/最小额定（电阻负载）
- 50mA 12V DC/10μA 1V DC
- 电性能
- 方向分辨率
- 4方向
- 绝缘电阻
- 100MΩ min. 100V DC
- 耐电压
- 100V AC for 1 minute
- 机械性能
- 方向动作力
- 1.2±0.6N
- 按动作力
- 2.4±0.69N
- 操作部强度
- 操作方向
- 29.4N
- 耐久性能
- 操作寿命
- 中心按动
- 200,000 cycles
- 耐环境性能
- 耐寒性能
- -30℃ 96h
- 耐热性能
- 80℃ 96h
- 耐湿性能
- 60℃, 90 to 95%RH 96h
- 最小订货单位(pcs.)
- 日本
- 12,000
- 出口
- 12,000

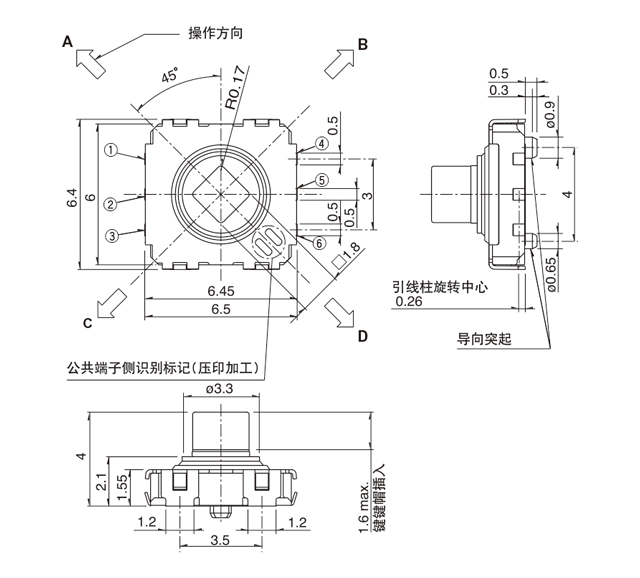

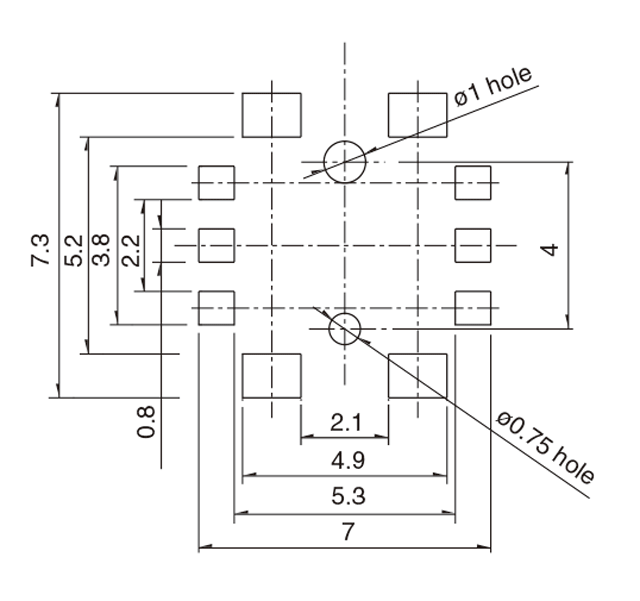

外形图
电路图
包装规格
载带
- 梱包数(pcs.)
-
- 1卷
- 1,500
- 1箱/日本
- 12,000
- 1箱/出口包装
- 12,000
- 载带宽度(mm)
- 16
- 出口包装箱尺寸(mm)
- 401×401×214
焊接条件
回流方式的参考举例
- 加热方式
远红外线加热的上下加热方式。 - 温度测量方式用
φ0.1～φ0.2的CA(K)或CC(T)测量｡位置在焊连接部(铜箔面)测量｡固定方式采用耐热胶带｡ - 温度分布
| A | B | C | D | E | F | G | H | I | 回流焊次数 |
|---|---|---|---|---|---|---|---|---|---|
| 260℃ | 230℃ | 180℃ | 150℃ | 2 min. | - | 3s | 40s | 3-4 min. | 2 time |
(1) 上述条件，为印刷电路板的零部件贴装面上的温度，根据电路板的材质，大小，厚度等，电路板温度和开关表面温度会有很大的不同，关于开关表面温度，也请在上述条件内使用。
(2) 根据回流槽的种类，条件稍有不同，请事先充分进行确认之后使用。
手工焊接方式的参考举例
- 烙铁头温度
- 350±5℃
- 焊接时间
- 3s max.
- 焊接次数
- 1 time
