产品编号

SCTA1A0100

压接接触器 SCTA_A系列 标准型
MEMBERS ONLY
咨询 (只有英文)

基本信息

产品照片
产品照片

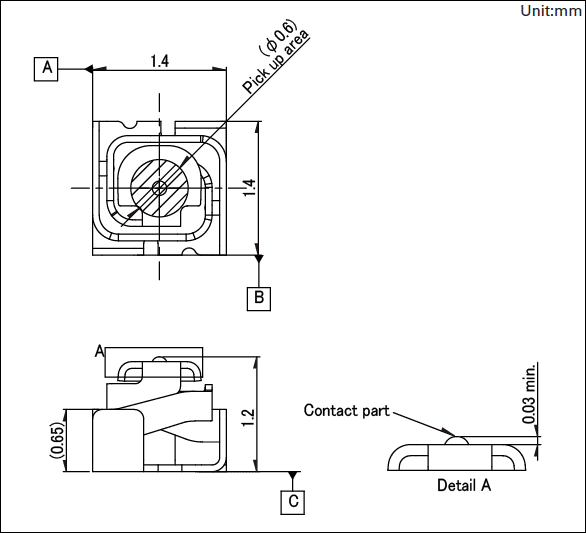

尺寸 (W×D)
1.4×1.4mm
产品高度
1.2mm
使用高度
0.7 to 1.0mm
贴装方式
表面贴装型
包装状态
载带
最小订货单位(pcs.)
15,000

规格

使用温度範囲
-30℃ to +85℃
定格電流
3A
接触抵抗（初期）
连接接点 40mΩ max.
ストローク回数
500 times
最小订货单位(pcs.)
日本
15,000
出口
15,000

包装规格

载带

梱包数(pcs.)
1卷
15,000
1箱/日本
45,000
1箱/出口包装
90,000
载带宽度(mm)
出口包装箱尺寸(mm)
403×403×167

表示本系列共通的注释

  1. 本网站上的产品信息为粗略规格。请在使用前交换正式交付规格。
  2. 请以最小订购单位的N(整数）倍来订货。

使用时的注意事项

  1. 连接器使用时的注意事项
    1. 避免助熔剂从连接器上面侵入内部。
    2. 本产品设计时以免清洗为前提，若进行清洗，可能导致电气及机械特性劣化。若要进行清洗，请提前与本公司联系。
  2. 焊接端子因承受负载可能导致松动、变形及电气特性劣化。
  3. 焊锡时，若使用水溶性助熔剂，可能腐蚀产品，因此应避免使用水溶性助熔剂。
  4. 回流条件的设置请根据实际的批量生产条件进行确认。
  5. 因印刷线路板翘曲可能使产品特性发生变化，因此进行图案设计及布局设计时应对其充分考虑。
  6. 不要在推杆压入位置进行焊锡作业。
  7. 为防止接点部位、端子部位的硫化及氧化等现象导致接触故障或形成皮膜而使得焊锡特性劣化，应做到以下几点 :
    • 避免将产品保存在超过60℃的高温高湿及可能产生硫磺、氯气类等腐蚀性气体的场所，避免堆积过高。
    • 连接器应在未开封状态下保存于常温常湿环境中，保存期限为收货后三个月内，最迟应在六个月内使用。
    • 开封后，应当使用塑料袋密封且保存于避免阳光直射的阴凉处，并尽早使用。
  8. 不可对连接器上面的金属盒用力或进行挤压，否则可能导致卡片无法弹出或影响产品的其他性能。
  9. 为防止开关ON/OFF切换动作时的回弹及外部振动等震颤导致的误动作，应做到以下几点 :
    • 进行多次读入。
    • 设置延迟时间，推荐为400msec以上。
    • 设置CR积分电路。
  10. 本产品中若使用非指定规格的卡片时，可能导致其无法正常工作。
